規格 DVDT-22-690-430

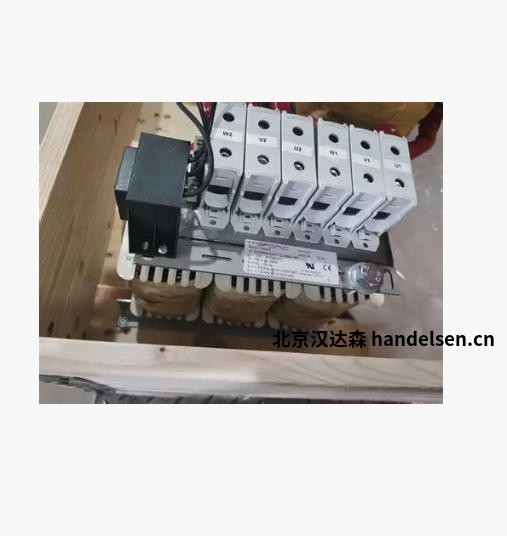

芬蘭 Trafomic dv/dt filter 430A 是一款用于保護電機的濾波器，主要用于抑制變頻器輸出電壓的變化率，減少電機端的過電壓和電磁干擾等問題

功能特點

有效保護電機：可抑制 PWM 逆變器驅動電機時產生的高 dv/dt 共模電壓，減少軸承電流、共模漏電流和電磁干擾。能防止電機端因電壓反射產生的過電壓導致線圈絕緣失敗，大大減少電機絕緣壓力，保護電機免受峰值電壓的毀滅性影響。

電壓電流適應性強：工作電壓范圍通常為 380VAC-690VAC，能適應多種電壓環境。額定電流為 430A，可滿足較大電流負載需求，且具備一定過載能力，能承受 2 倍額定電流 30 秒或 1.5 倍額定電流 1 分鐘。

頻率特性良好：適用于 50/60Hz 的電機頻率，可在 2-8KHz 的開關頻率下正常工作，能較好地匹配常見的工業變頻驅動系統。

絕緣性能優越：絕緣等級通常為 F 級或 H 級，具有良好的絕緣性能，可承受 3000V AC 的高壓測試，能在電氣系統中穩定運行，減少漏電等安全隱患。

溫度適應性廣：可在 - 25℃至 + 85℃的溫度范圍內工作，不過在 40℃以上時需根據溫度情況適當降級使用，在 - 10℃至 + 45℃時額定值不會降低，能適應多種工業環境溫度。

防護等級多樣：防護等級一般為 IP00-IP22，可滿足不同安裝環境的防護要求，如 IP22 防護等級可防止大于 12mm 的固體異物侵入及垂直滴下的水滴侵入。

噪音水平低：運行時噪音較低，通常≤65dB（與濾波器水平距離 1 米測試），可為工作環境提供相對安靜的運行條件。

電纜兼容性好：允許連接較長的電纜，最大電纜長度可達 1000m，能適應電機與變頻器距離較遠的應用場景。

模塊化設計：基于模塊化設計理念，可根據實際應用需求進行單個配置，從簡單的隔音罩到全自動化系統等不同組合均可實現，方便用戶根據具體工況靈活選擇。

基本參數

最大工作電壓：400V AC /690V AC（40℃）

額定電流：430A（40℃），型號中的 “430A” 很可能代表其額定電流。

電機頻率：60Hz

開關頻率：2~8KHz

高壓測試：P 對 E 3000V AC 持續 3 秒；P 對 P 3000V AC 持續 3 秒

防護等級：通常為 IP00-IP20

絕緣等級：class F 或 H

溫度范圍：-25℃ to +85℃，40℃以上需要降級使用

最大電纜長度：可達 1000m

額定電壓降：8~12%

電壓諧波失真：約 5%

過載能力：2 倍電流持續 30S，1.5 倍電流持續 1 分鐘

常見型號

Trafomic 濾波器 dv/dt filter 400A

Trafomic 濾波器 dv/dt filter 430A

Trafomic 濾波器 dv/dt filter 690A

Trafomic 濾波器TLF-1G500G12.75-50S

Trafomic 濾波器TLF-1.5G800G12.75-50S

Trafomic 濾波器SFL-0005-EISH

Trafomic 濾波器SFL-0007-EISH

Trafomic 濾波器SFL-0010-EISH

Trafomic 濾波器SFL-0015-EISH

Trafomic 濾波器SFL-0020-EISH

Trafomic 濾波器SFL-0030-EISH

Trafomic 濾波器SFL-0040-EISH

Trafomic 濾波器SFL-0050-EISH

Trafomic 濾波器SFL-0060-EISH

Trafomic 濾波器SFL-0080-EISH

Trafomic 濾波器SFL-0090-EISH

Trafomic 濾波器SFL-0120-EISH

Trafomic 濾波器SFL-0150-EISH

Trafomic 濾波器SFL-0200-EISH

Trafomic 濾波器SFL-0250-EISH

Trafomic 濾波器SFL-0290-EISH
