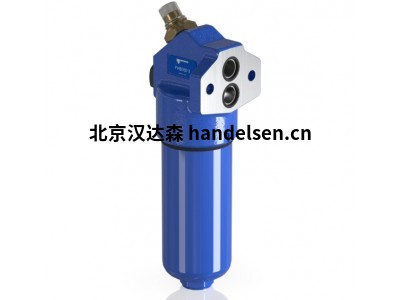

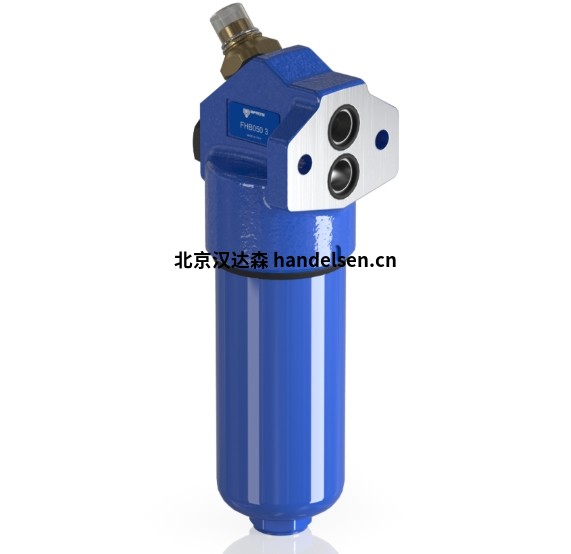

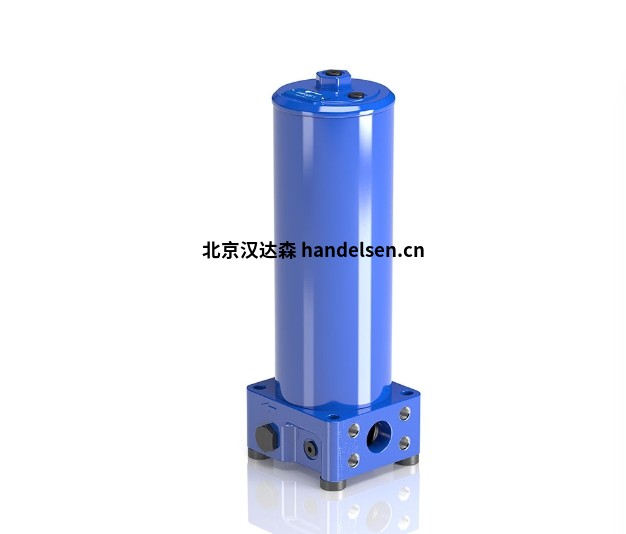

在線高壓過濾器工作壓力高達420 bar（6092 psi），流速高達750 l / min（198 gpm），螺紋連接高達1 1/2” BSP / NPT / SAE和SAE代碼62法蘭連接高達2"。

高壓過濾器的設計可承受系統的大壓力，并根據所需的特定流量進行尺寸設計。這些具有疲勞強度的過濾器具有穩定的制造質量，為高工作壓力而設計，并為過濾器下游的敏感組件提供出色的保護。提供螺紋、法蘭或板式安裝連接，可直接集成到油路控制塊和板式安裝安裝模塊中。同樣可以雙配置，用于在工廠或系統運行時進行連續過濾而不會造成任何中斷。

配備出口止回閥或逆流閥選項的高壓過濾器，專為高壓移動應用或工業應用設計。



工作原理：當流體通過過濾器時，其中的雜質和顆粒被攔截在濾芯表面或內部，從而實現過濾的效果。隨著過濾的進行，濾芯表面的雜質逐漸增多，會導致過濾介質兩端的壓差增大。當壓差達到旁通閥的設定壓力時，旁通閥打開，部分流體直接通過旁通閥流回系統，以防止濾芯因壓差過大而損壞。同時，止回閥防止流體逆流，反向流動閥則允許雙向流動，但回流不過濾，需要通過內部止回閥來引導流體的流向。



特點及優勢

高壓適應性：工作壓力可達 420 bar（6092 psi），試驗壓力為 630 bar， burst 壓力為 1260 bar，能承受 1000000 次從 0 到 420 bar 的脈沖壓力疲勞試驗，適用于各種高壓液壓系統。

多種連接方式：提供螺紋連接，最大可達 1 1/2” BSP/NPT/SAE，以及法蘭連接，最大可達 2” SAE 6000 psi，方便與不同的管路系統進行連接。

高流量處理能力：流量可達 750 升 / 分鐘，能夠滿足大流量的液壓系統過濾需求。

精細過濾：過濾精度高，可提供從 3µm 到 25µm 的無機微纖維過濾以及從 25µm 到 90µm 的金屬絲網過濾，有效去除流體中的微小顆粒和雜質，保護系統中的敏感元件。

多重保護功能：配備旁通閥，當過濾介質兩端的壓差過大時，旁通閥打開，以釋放過度壓降，保護過濾器和系統；設有止回閥，防止系統中的流體逆流；還具備反向流動閥，允許雙向流動通過過濾器外殼。

堵塞指示功能：具有視覺、電氣和電子差速器堵塞指示器，方便操作人員及時了解過濾器的堵塞情況，以便進行維護和更換濾芯。



結構組成

濾蓋：是壓縮空氣的進出通道，濾芯懸掛固定在濾蓋上。

濾筒：限制壓縮空氣在過濾器殼體范圍內并按規定的方向流動，同時接納過濾出來的水、油等濾液。



基本參數

工作壓力：可達 420bar（6090psi）。

流量：可達 750 升 / 分鐘（198gpm）。

連接方式：螺紋連接可達 1 1/2”BSP/NPT/SAE，法蘭連接可達 2”SAE 6000psi。

過濾精度：無機微纖維過濾精度為 3µm 到 25µm，金屬絲網過濾精度為 25µm 到 90µm。

工作溫度：-25℃至 110℃。

殼體材質：通常為鑄鐵。

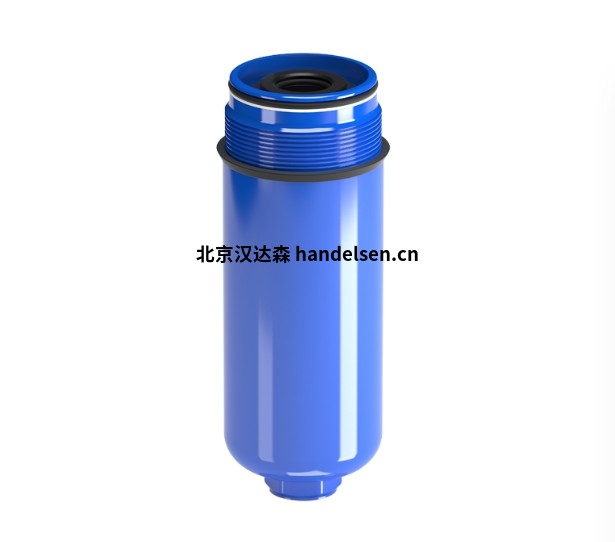

濾芯材質：玻璃纖維濾材、不銹鋼超細纖維燒結氈等。

旁通閥設定壓力：一般為 6bar±10%。

過濾器長度：約為 210mm。



應用領域

工業領域：如鋼鐵廠、化工廠、水泥廠等，用于保護液壓設備中的泵、馬達、閥門等敏感元件，延長設備使用壽命，提高系統的可靠性和穩定性。

移動設備：如挖掘機、裝載機、起重機等工程機械，以及農業機械等，在惡劣的工作環境下，能夠有效過濾液壓油中的雜質，保證設備的正常運行。

電力行業：用于發電廠的液壓控制系統，如汽輪機調速系統、液壓啟閉機等，確保系統的穩定運行和精確控制。

船舶海洋工程：在船舶的液壓系統、海洋平臺的升降系統、錨泊系統等中使用，抵御海水、海風等惡劣環境對液壓系統的侵蝕和污染。



型號明細

FHP 系列包括 FHP 010-011、FHP 065、FHP 135、FHP 320、FHP 500 等

FHP0601BAG1A5NP01

FHP1001BAG1A10NP01

FHP1351BAG1A10NP01

FHP2001BAG1A20NP01

FHP3001BAG1A30NP01

FHP3202SAG3250NP01

FHP3502SAE2P01

FHP0101BAA2A03NP01

FHP0102BAD2A10NP01



產品系列

MP FILTRI過濾器FMP 039在線鋁制壓力過濾器，低流量應用，控制管路的理想選擇

MP FILTRI過濾器FMP在線高壓過濾器，適用于多種流體類型的工業和移動應用

MP FILTRI過濾器FHP在線高壓過濾器，適用于各種流體類型的工業和移動應用

MP FILTRI過濾器FMMX 050在線高壓過濾器用于移動應用輕巧，完美適配移動應用，適用于多種流體類型

MP FILTRI過濾器FMM 050在線高壓過濾器用于移動應用輕巧，完美適配移動應用，適用于多種流體類型

MP FILTRI過濾器FMM 150在線高壓過濾器用于移動應用輕巧，完美適配移動應用，適用于多種流體類型

MP FILTRI過濾器FMMX 150在線高壓過濾器用于移動應用輕巧，完美適配移動應用，適用于多種流體類型

MP FILTRI過濾器FHA 051在線高壓過濾器.變壓移動應用的理想選擇，適用于多種流體類型

MP FILTRI過濾器FHD高壓雙聯過濾器，連續使用至關重要的工業應用，適合多種流體類型
