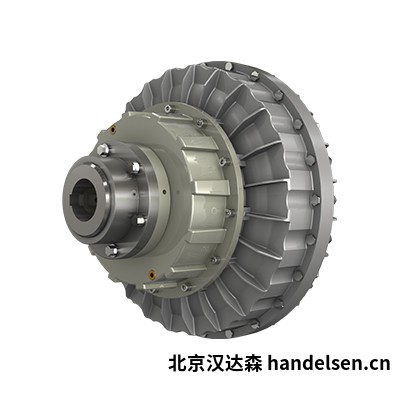

Transfluid K系列恒充式液力耦合器 電機專用液壓耦合器

Transfluid K系列恒充式液力耦合器適配電機啟動使用，三大核心構件組成，無機械接觸磨損極低，常規滑差率1.5%-6%，遵循離心傳動規律，支持油液及清水工況，擁有防爆認證，北京漢達森專業原裝采購直供。

產品基礎結構

Transfluid K系列恒充式液力耦合器主要由三大核心部件構成，分別是裝配在輸入軸上的主動泵輪、安裝于輸出軸的從動渦輪，以及和從動葉輪法蘭相連且具備密封防漏油結構的端蓋，兩大葉輪可兼容泵體與渦輪雙重工作模式。

工作傳動原理

液力動能傳輸方式

該設備屬于液力動能傳動類裝置，葉輪分別起到離心泵和水力渦輪的作用。電機、柴油機等動力設備驅動泵輪后，將動能傳遞至耦合器內部介質，介質依靠離心力流經渦輪葉片，吸收動能輸出等同輸入扭矩，帶動輸出軸平穩旋轉運行。

運行工況與性能特點

滑差率運行標準

滑差是耦合器實現扭矩傳輸?shù)谋匾獥l件，轉速差值決定功率損耗。標準工況環境下，大功率機型滑差率為1.5%，小功率機型滑差率可達6%，設備傳動效率僅由泵輪與渦輪之間的轉速差值決定。

傳動特性與適配能力

產品遵循離心機械通用運行規律，傳遞扭矩與輸入轉速平方成正比，傳遞功率與輸入轉速立方成正比，也和回路外徑五次方保持對應關系。設備標配油液介質工作，可按需定制清水運行版本，同時可提供94/9/EC防爆全品類認證。

產品核心參數

工作介質：標配液壓油，可定制清水介質工況

滑差范圍：標準工況1.5%-6%，大功率1.5%、小功率6%

結構配置：主動葉輪、從動葉輪、密封法蘭端蓋

認證資質：符合94/9/EC（Atex）全品類防爆認證

傳動規律：扭矩隨轉速平方變化，功率隨轉速立方變化
