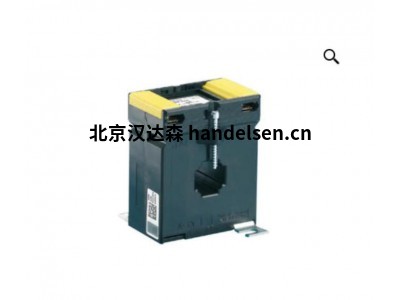

Mueller-Ziegler（穆勒 - 齊格勒）是德國知名的電氣測量與控制設備制造商，在電流互感器領域憑借精密的德國制造工藝和創新設計占據重要地位。其電流互感器作為特殊配置的變壓器，核心功能是將高幅值的一次側電流精準轉換為標準可測量的二次側電流（通常為 1A 或 5A），同時實現一次側與二次側電路的電氣隔離，既解決了高電流直接測量的難題，又保障了測量系統及操作人員的安全。

該系列產品廣泛適配電力系統、工業自動化、精密制造、科研教學等多個領域，可用于電流監測、電能計量、設備保護及控制系統信號采集等關鍵環節，其性能穩定性與測量精度深受全球工業用戶信賴。



核心參數

參數類別 具體規格（SW 3010 型號） 說明

尺寸規格 寬度 60mm，深度 40/58mm，重量約 350g 緊湊設計，適配狹小安裝空間

適配導體 母線 30×10mm、2×20×10mm；圓形導管直徑 28mm 兼容扁形母線與圓形導管，適配性強

電流參數 一次側最大額定電流 50A，二次側輸出電流 1A 符合標準輸出規格，適配主流測量設備

精度等級 1 級 滿足高精度測量需求，數據可靠性高

隔離與保護 光耦合器實現電氣隔離，具備開路、短路保護功能 防止信號干擾，異常工況下保護設備

安裝配件 含腳固定支架、母線固定材料、次級端子、蓋子 提供全套安裝組件，簡化部署流程



優點

高精度測量性能：核心型號均達到 1 級精度等級，通過精密鐵芯材質選型與繞組設計，確保電流轉換的準確性，為電能計量、設備監控等場景提供可靠數據支撐。

高安全防護能力：采用光耦合器實現輸入輸出電氣隔離，有效阻斷一次側高電壓對二次側測量系統的干擾與危害；同時內置開路、短路雙重保護機制，異常工況下可自動切斷風險傳導，延長設備使用壽命。

便捷安裝與維護：代表性型號采用創新按扣設計，無需特殊工具即可快速完成安裝與拆卸，搭配全套標準化配件（固定支架、端子等），大幅提升施工與后期維護效率。

強環境適配性：憑借德國制造的嚴苛工藝，產品可適應工業現場的復雜電磁環境與溫度波動，在電力系統高負載、自動化設備連續運行等場景下仍能保持穩定性能。



應用

電力系統：配電站、變壓器的電流監測與過載保護，保障電網穩定運行；

工業自動化：機床、生產線等設備的電機電流監控，實現負載異常預警；

精密計量：商業與工業電能表的信號采集，確保計量數據準確合規；

科研教學：實驗室高精密電流測量與記錄，滿足實驗數據的可靠性要求。



主要型號

Mueller-Ziegler SW-S 2010

Mueller-Ziegler SW 2010

Mueller-Ziegler SW-S 3010

Mueller-Ziegler SW 3010

Mueller-Ziegler SW-L 3010

Mueller-Ziegler SW-K 3010

Mueller-Ziegler SW-S 4010

Mueller-Ziegler SW 4010

Mueller-Ziegler SW-L 4010

Mueller-Ziegler SW-S 5010

Mueller-Ziegler SW 5010

Mueller-Ziegler SW 6010

Mueller-Ziegler SW 6030

Mueller-Ziegler SW 8010

Mueller-Ziegler SW 10010

Mueller-Ziegler SW 10055

Mueller-Ziegler SW 20010

Mueller-Ziegler SW 12330

Mueller-Ziegler SW 12838
