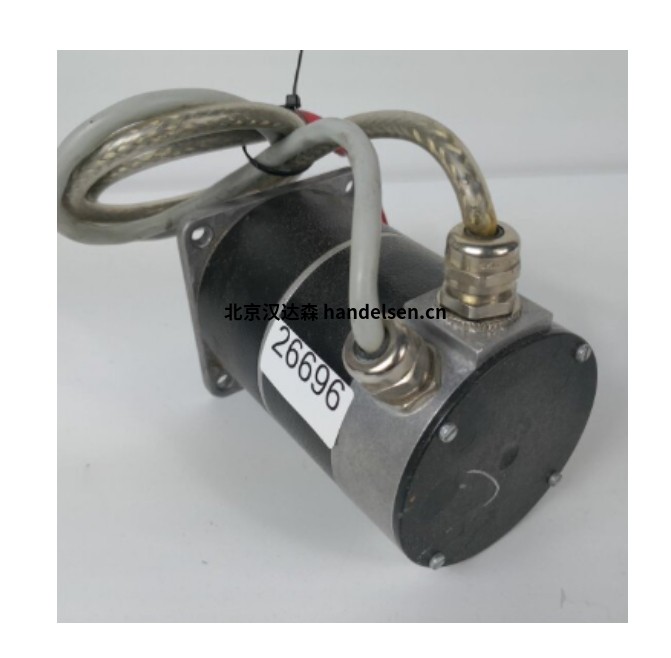

德國ST?GRA 兩相混合步進電機SM107高精度、響應快、力矩大

德國STÖGRA 兩相混合步進電機SM107高精度、響應快、力矩大

張文萍
QQ：2335451726

手機：18510570918
電話：010-64714988-197
傳真：010-84786709-667
郵件：sales96@handelsen.cn

張文萍郵箱：sales96@handelsen.cn電話：010-64714988-197

兩相混合式步進電機，結合了永磁式和變磁阻步進電機的特點，高精度、響應快、力矩大以及能夠在無反饋的情況下穩定運行。

標準的 STÖGRA 電機步距角為 1.8°，通過搭配合適的驅動器，可實現微步進，使電機運行更加平穩，能夠在 200 和 12800 步 / 轉之間進行 16 個不同步進角的選擇。

一、產品設計

1.8°步進角（全步）

接線盒（IP55）或絞合連接（IP41）

公制或英制測量

絕緣材料等級 F

根據VDE0530進行高壓測試

符合 CE 標準

連接方式：絞合連接或接線盒

二、主要功能

1）精確位置控制：通過改變定子繞組的電流方向產生旋轉磁場，驅動轉子按固定角度逐步轉動。SM 107 標準步距角為 1.8°，配合驅動器可實現微步進，通過 DIP 開關可在 200 和 12800 步 / 轉之間選擇 16 個不同的步進角，能滿足各種精密定位需求。

2）轉速調節：電機的轉速與輸入脈沖頻率相關，通過控制輸入脈沖的頻率，可精確調節電機的轉速，實現從低速到高速的平穩運行，反應頻率可達 200Kpps。

3）力矩輸出與控制：具有較大的堵轉扭矩，108mm 法蘭的電機堵轉扭矩為 4-16N?m，168mm 法蘭的電機堵轉扭矩為 19-38N?m，可驅動較重負載。同時，相電流可通過 16 級旋轉開關調節，如搭配 WSE 04.80 驅動器時，電流可在 0.25-4A 間調節，從而控制輸出力矩大小。

4）正反轉控制：通過改變驅動器輸入的方向信號電平，可輕松實現電機的正反轉，方便在不同應用場景中實現雙向運動控制。

5）自鎖功能：當定子繞組未通電時，轉子處于自鎖狀態，會因磁通路徑最小化原則而保持靜止，可防止電機因外力等因素發生意外轉動，有助于在設備停止運行時保持位置穩定。

6）保護功能：搭配的驅動器通常具備電子防護功能，可實現短路（電機相位）、過溫度（功率放大器）和欠電壓保護，提高電機運行的可靠性和穩定性，減少因異常情況導致的電機損壞風險。
