在工業自動化領域，Aventics（現隸屬于艾默生 Emerson）的名字代表著氣動技術、可靠的性能和創新的解決方案。其龐大的產品線中，標準氣缸系列 (Standard Cylinder Series) 因其通用性、耐用性和出色的性價比，成為無數自動化應用的核心執行元件。今天，我們將聚焦該系列中一個代表性的型號：R480627283，深入剖析其結構、特性、應用場景，并為您提供同系列的常用型號參考清單。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

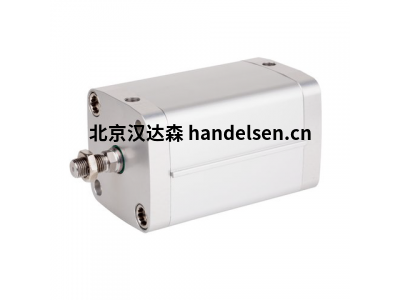

核心解析：Aventics R480627283 氣缸詳解

型號拆解： R480627283 這個看似復雜的代碼，實際上清晰地揭示了氣缸的關鍵規格：

·         R4: 代表這是 Aventics 的“標準氣缸”系列 (Standard Cylinder)，采用模塊化設計，是應用廣泛的系列之一。

·         80: 表示氣缸的缸徑 (Bore Size) 為 80 mm。缸徑直接影響氣缸的輸出力 (推力/拉力)，80mm 屬于中型缸徑，能提供相當可觀的力量。

·         62: 表示氣缸的行程 (Stroke) 為 620 mm (通常后一位省略，實際為 62 x 10mm = 620mm)。行程決定了活塞桿的直線運動距離。

·         7283: 這部分代碼定義了氣缸的功能選項和附件：

o    7: 通常表示特定的活塞桿密封件材料和/或活塞桿端部螺紋形式 (如外螺紋)。

o    2: 通常表示氣缸兩端帶有標準型緩沖調節 (Adjustable Cushioning)，允許用戶根據負載和速度精細調節行程末端的緩沖效果，有效減少?zèng)_擊和振動，保護氣缸和機構。

o    83: 通常表示氣缸筒上加工有用于安裝磁性開關 (Reed Switch) 的 T 型槽 (Magnetic Sensor Groove)。這是實現位置檢測、反饋活塞桿位置以進行行程控制的關鍵特性。

核心結構與工作原理：
R480627283 屬于典型的雙作用氣缸 (Double-Acting Cylinder)。其核心組件包括：

1.      缸筒 (Barrel): 內部精密加工，提供活塞運動的導向。

2.      活塞 (Piston): 安裝在活塞桿上，將氣壓能轉化為機械動能。通常帶有密封圈。

3.      活塞桿 (Piston Rod): 傳遞推拉力到外部負載。采用高強度材料并經過表面硬化處理（如鍍硬鉻），耐磨耐腐蝕。

4.      前后端蓋 (End Caps): 封閉缸筒，包含進排氣口和緩沖機構。

5.      密封系統 (Sealing System): 包括活塞密封、活塞桿密封（防塵密封、主密封）等，確保氣缸內部氣密性，防止泄漏，是長壽命的關鍵。

6.      緩沖裝置 (Cushioning): 型號中的“2”代表可調緩沖，通過節流閥調節緩沖腔的排氣速度，實現平穩減速。

7.      磁性開關槽 (Sensor Groove): 型號中的“83”代表T型槽，用于安裝磁性接近開關，非接觸式檢測活塞位置。

工作原理： 壓縮空氣通過一個進氣口（如后腔進氣口）進入氣缸，推動活塞向前運動（伸出），同時前腔的空氣通過排氣口排出；反之，當壓縮空氣通向前腔進氣口時，活塞向后運動（縮回），后腔空氣排出。雙作用設計使其在往復行程中都能輸出動力。

核心優勢與特點：

·         可靠性： Aventics 嚴格的質量控制和優質材料（如耐腐蝕鋁合金缸筒、硬化鋼活塞桿、高性能密封件）確保了 R480627283 在嚴苛工業環境下的長使用壽命和低故障率。

·         模塊化設計： R4 系列高度模塊化，安裝附件（如腳座、法蘭、耳環）、活塞桿端部接頭（如內/外螺紋、叉頭、球頭）、磁性開關等都可以靈活選配，適應各種安裝和連接需求。

·         高效緩沖性能： 可調氣緩沖（代碼“2”）是其顯著優勢，有效吸收行程末端的動能，顯著降低沖擊、噪音和振動，保護氣缸自身和連接的機械設備，提高系統穩定性和壽命。

·         便捷的位置檢測： 集成T型槽（代碼“83”）使安裝磁性開關變得極其簡單可靠，是實現自動化控制回路（如到位檢測、順序控制）的條件。

·         強勁的輸出力： 80mm 的缸徑在標準工作壓力（通常 6 bar）下能提供可觀的推拉力（理論推力約 3000N @6bar），滿足中等負載驅動需求。

·         廣泛的適用性： 設計符合 ISO 15552 標準（前身為 ISO 6431, VDMA 24562），在安裝尺寸、接口上具有很好的互換性和兼容性。

典型應用場景：
憑借其可靠性和通用性，R480627283 廣泛應用于需要中等推拉力、較長行程（620mm）和精確位置控制的自動化場合：

·         物料搬運： 升降平臺、傳送帶分揀推桿、工件夾緊/松開裝置。

·         包裝機械： 封箱機推頭、裝盒機推桿、貼標機壓輥升降。

·         汽車制造： 焊接工裝夾具、涂膠設備閥門開關、裝配線定位擋停。

·         食品飲料加工： 灌裝閥啟閉、蓋子壓合、產品分道裝置。

·         機床自動化： 工件夾緊、門開閉、刀具交換機構。

·         印刷設備： 紙張堆垛整理、滾筒離合壓。

Aventics R4 標準氣缸系列常用型號參考列表

以下列表基于缸徑（32mm, 40mm, 50mm, 63mm, 80mm, 100mm, 125mm）和常見行程范圍，以及類似 R480627283 的功能組合（帶可調緩沖和磁性開關槽）進行列舉。實際選型需根據具體需求（如安裝方式、活塞桿端部形式、特殊密封要求、速度要求等）確定終完整型號。

重要說明：

1.      型號后綴 (7283): 此列表默認使用了與 R480627283 相似的功能后綴 7283（代表帶可調緩沖和T型磁性開關槽）。實際型號后綴會根據具體選配（如活塞桿端部形式、密封件材質、有無導向桿等）而變化，例如 7083 (基本緩沖+磁性槽)， 7483 (其他選項+磁性槽) 等。

2.      行程范圍： 表格僅列出部分常用行程示例。R4 系列提供非常廣泛的行程選擇，從極短的 1mm 到數米長行程（具體大行程取決于缸徑和結構）。選型時務必查閱新樣本確認可用行程。

3.      理論出力： 表中推力/拉力為理論計算值 (推力 F = P * A_piston, 拉力 F = P * (A_piston - A_rod))。實際可用出力會因摩擦力、背壓、速度等因素而略低于理論值。精確計算需考慮效率系數（通常取 0.8-0.9）。

4.      安裝附件： 型號本身通常不包含安裝附件（如腳座 MF, 前法蘭 FF, 后法蘭 RF, 耳環式 CE, 中間耳軸 MT）。這些附件需根據實際安裝方式額外選配。

5.      活塞桿端部： 標準形式是外螺紋（如代碼7可能代表 M10x1.25 或 M16x1.5 等），也可選配內螺紋、叉頭、球頭等接頭形式，對應不同的后綴代碼。

6.      特殊選項： R4 系列還提供多種特殊選項，如耐高溫密封（高可達 150°C）、耐腐蝕版本（不銹鋼活塞桿、特殊涂層）、帶鎖定裝置、雙活塞桿、短型設計等，這些都有特定的型號后綴標識。

選型與應用建議

1.      明確需求： 首要任務是確定應用所需的推力/拉力、行程、運動速度、工作頻率、安裝空間限制和環境條件（溫度、濕度、介質、粉塵、腐蝕性）。

2.      缸徑選擇： 根據負載、摩擦力和所需加速度計算所需推力/拉力，再結合工作氣壓選擇合適的缸徑。務必留有一定的安全系數（通常 1.5-2 倍）。R480627283 的 80mm 缸徑是中等負載應用的常見選擇。

3.      行程確定： 確保行程滿足機械動作要求，并考慮可能的制造公差和安裝誤差。長行程（如 620mm）需特別注意活塞桿的剛度和可能的彎曲（細長比），必要時考慮使用帶導向桿的氣缸或外部導向。

4.      緩沖配置： 對于中高速或負載較大的應用（R480627283 帶可調緩沖），可調緩沖是強烈推薦甚至必需的。它能有效保護設備。如果速度很低且負載很輕，基本緩沖或橡膠緩沖可能足夠（對應不同后綴）。

5.      位置檢測： 絕大多數自動化應用需要位置反饋。選擇帶 T 型槽（如后綴含 83）的氣缸并配合 Aventics 或其他兼容品牌的磁性開關（接近開關）是常用、可靠的方案。

6.      安裝方式： 根據機器結構選擇合適的安裝附件（腳座、法蘭、耳環、耳軸），確保氣缸受力良好，避免側向力導致活塞桿過早磨損或密封損壞。

7.      氣源處理： 為氣缸配備三聯件（過濾器、減壓閥、油霧器）至關重要。清潔、干燥、壓力穩定的壓縮空氣和適當?shù)臐?rùn)滑能顯著延長氣缸壽命。

8.      速度控制： 在氣缸的進氣口和/或排氣口安裝單向節流閥（Speed Controller）是控制活塞運動速度、實現平穩運行的有效手段，特別是對于緩沖難以優化的場合或需要精細調速的地方。

9.      參考資料： 強烈建議在終選型和訂購前，查閱 Aventics (Emerson) 發布的新版 R4 標準氣缸產品樣本、技術手冊或在線選型工具。 這些資料提供精確的尺寸圖、性能參數、型號代碼定義、允許的力和力矩、壽命曲線、安裝指南以及所有可用的選項和附件信息。

總結

Aventics R480627283 氣缸是 R4 標準系列中一款性能出色、功能完備的 80mm 缸徑、620mm 行程雙作用氣缸。其模塊化設計、堅固耐用的構造、高效的可調氣緩沖和集成的磁性開關槽，使其成為處理中等負載、需要精確位置控制和可靠運行的各種工業自動化應用的理想選擇。理解其型號編碼規則（R4-80-62-7283）是掌握其關鍵特性的鑰匙。

通過本文提供的型號列表，您可以快速定位同系列中其他常用缸徑和行程的標準氣缸型號（均配置了可調緩沖和磁性開關槽）。請牢記，實際選型是一項系統工程，務必結合具體應用需求，并充分利用 Aventics (Emerson) 提供的豐富技術資源進行精確選擇和配置。R480627283 及其所屬的 R4 系列，憑借其可靠性和靈活性，將繼續在全球自動化生產線中扮演著角色。
