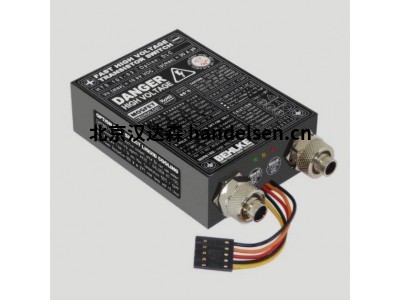

HTS901-20-LC2帶內部控制單元的法蘭殼體或帶外部控制單元的管狀外殼。HTS-LC2系列代表了Behlke低電容開關的第二代。

HTS-LC2系列的HV瞬態抗擾度得到了顯著提高，現在可以與標準HTS系列相媲美。

優勢

● 具有真正繼電器特性的多功能 HV 開關

● 導通時間可控 通過 TTL 信號

● 簡化 EMC 和低耦合電容導致的電容損耗減少

● LC2 技術可實現最高的瞬態抗擾度

技術參數

最大工作電壓 90 kVDC

最大隔離電壓 120 kVDC

最大外殼絕緣電壓 150 kVDC

最大導通峰值電流 200 ADC

最大連續負載電流 1.26ADC

最大連續功率耗散 49 W

線性降額 1.4W/K

工作溫度范圍 -40…70 °C

存儲溫度范圍 -40…90 °C

最大輔助電源電壓  9 VDC

允許的工作電壓范圍  0…90 kVDC

典型擊穿電壓  95 kVDC

典型關啟狀態電流  40 µADC

典型靜態導通電阻 16Ohm

典型導通延遲時間 250 ns

典型導通上升時間 15 ns

典型關閉上升時間 30 ns

最大導通時間 無限

最小導通時間 300 ns

最大停機時間 無限

最小停機時間 300 ns

典型開啟抖動 3 ns

最大連續切換頻率 0.5 kHz

最大突發頻率  2 MHz

最大脈沖/突發次數 >100

耦合電容 60 pF

自然電容 30 pF

輔助電源電壓范圍 4.75 – 5.25 VDC

固有二極管正向電壓 74 VDC

二極管反向恢復時間<250 ns

輔助電源電流 450 mADC

控制電壓范圍 3 - 10 VDC

尺寸 372 x 200 x 68 mm

重量 6700 g

這些MOSFET開關專為一般的高壓開關應用而設計，如偏轉和加速柵極驅動器和電氣測試設備。

開關模塊集成了HTS開關家族的所有功能:易于處理、高可靠性、低抖動和可重復的開關行為。

Behlke高壓開關HTS901-20-LC2高瞬態抗擾度
