SPN 蝸輪蝸桿減速機僅在一個齒輪級中即可為您提供最高的傳動比，同時即使在高傳動比下也能減振且平穩。另一個特殊功能是選定傳動比的自鎖，因此您可以確保您的驅動器不會無意中啟動。您可以自由選擇。



工作原理：

在蝸輪中，蝸桿驅動蝸輪。蝸桿類似于一根線，蝸輪的一個或多個齒轉動一圈，進一步“擰”螺絲。由于蝸輪上的齒數較多，因此在一個齒輪級中甚至可以達到 i=200 或更高的比率。蝸桿和蝸輪在運行過程中相互滑動，高滑動比例一方面促進了低噪音運行，另一方面降低了效率。在極端情況下，傳動裝置的效率被故意降低，導致自鎖變速箱。



輸出端的大蝸輪也使其適用于空心軸的輸出。即使是低背隙蝸輪也可以通過設計措施實現。

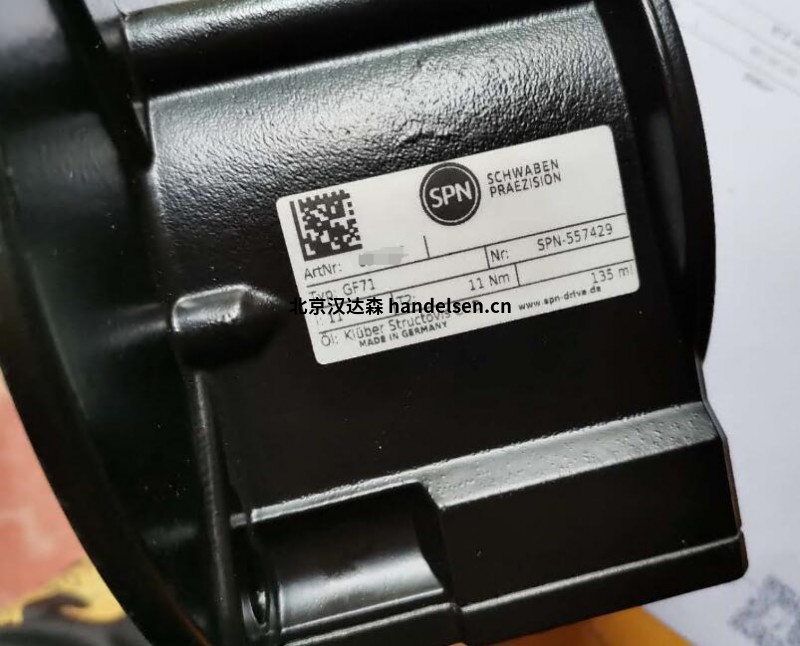

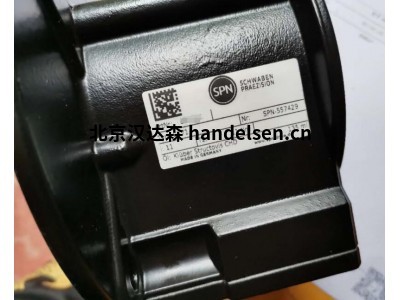

1. SPN F7



技術參數:

比率從 6 到 88 ：1

提供自鎖翻譯

外殼 F-74 – F76 由鋁制成，F(xiàn)78 由灰口鑄鐵制成

蝸桿軸經過硬化和研磨

黃銅制蝸輪



產品優點：

靈活 - 輸出軸位于右側、左側或空心軸上

可變 - 可實現不同的安裝位置

高允許徑向力 - 得益于大型深溝球軸承

低扭振間隙 - 由于采用低背隙的齒形小齒輪部件

易于電機組裝 - 得益于帶有帶鍵槽鍵的驅動孔的蝸桿軸
