DS10 系列

快速安裝在 DIN 導軌上

IP20 防護等級

可拆卸接線端子

步進和方向， DIN導軌安裝， 微步進驅動器系列

DS10 系列專為 DIN 導軌安裝而設計，可在幾秒鐘內安裝到機柜中。

與電機、邏輯和電源信號的連接通過有用的可拆卸接線端子實現，這些接線端子有編號和顏色，能夠承載截面最大為 2,5mm2 的電纜。

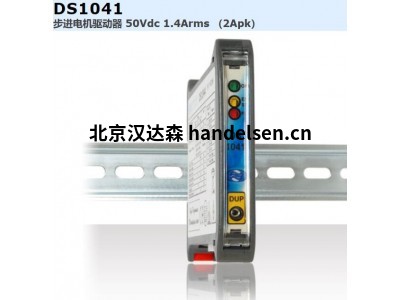

DS1041

步進電機驅動器 50Vdc 1.4Arms （2Apk）

S10 系列專為 DIN 導軌安裝而設計，可在幾秒鐘內安裝到機柜中。

與電機、邏輯和電源信號的連接是通過有用的可拆卸式

技術數據

電源電壓 從 18Vdc 到 50Vdc

相電流 從 0.3 Arms 到 1.4Arms，增量為 0.1Arms

控制方式 步驟和方向。啟動/停止

數字輸入 4 個光隔離：STEP、DIRECTION、ENABLE、BOOST

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

階梯細分 微步進。可選擇從全步到 1/128 步

STEP 最大頻率 300KHz的

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過功能性可拆卸接線端子。電纜截面高達 AWG14

尺寸 100（高） x 17.5（長） x 119（寬） 毫米

3.94（高） x 0.69（長） x 4.69（寬） 英寸

重量 160克

5.6盎司

DS1044

步進電機驅動器 50Vdc 4Arms （5.6Apk）

技術數據

電源電壓 從20Vdc到50Vdc

相電流 從 1 臂到 4 臂，增量為 0.1 臂

控制方式 步驟和方向。啟動/停止

數字輸入 4 個光隔離：STEP、DIRECTION、ENABLE、BOOST

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

階梯細分 微步進。可選擇從全步到 1/128 步

STEP 最大頻率 300KHz的

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過功能性可拆卸接線端子。電纜截面高達 AWG14

尺寸 100（高） x 17.5（長） x 119（寬） 毫米

3.94（高） x 0.69（長） x 4.69（寬） 英寸

重量 160克

5.6盎司

DS1087系列

步進電機驅動器 160Vdc 8.5Arms （12Apk）

技術數據

電源電壓 從 45Vdc 到 160Vdc

相電流 從 4 臂到 8.5 臂，增量為 0.1 臂

控制方式 步驟和方向。啟動/停止

數字輸入 4 個光隔離：STEP、DIRECTION、ENABLE、BOOST

在恒定電流

下工作電壓范圍為 3V 至 28V 每個 NPN、PNP 或線路驅動兼容

階梯細分 微步進。可選擇從全步到 1/128 步

STEP 最大頻率 300KHz的

保護、報警和診斷 過壓和欠壓、熱、相位電機中斷

短路 相間短路、相間短路、相間短

路 針對每個異常情況的統一指示

連接 通過功能性可拆卸接線端子。電纜截面高達 AWG14

尺寸 100（高）x 35（長）x 119（寬）毫米

3.94（高）x 1.38（長）x 4.69（寬）英寸

重量 270克

9.5盎司

步驟和方向

步進和方向微步驅動器

LAM Technologies 生產多種雙極步進電機驅動器，采用脈沖序列控制，具有傳統的步進和方向信號。

我們提供安裝在 DIN 導軌上的驅動器（DS10 系列）、用于面板安裝的開放式驅動器（OS10 系列）、用于墻壁固定的緊湊型驅動器（LS10 系列）以及用于 PCB 安裝的模塊（USD 系列）。

分頻步進達到每轉 25600 步，最大輸入頻率超過 300KHz。

功率范圍極廣，包括電源電壓從 18 伏直流到 240 伏直流，電流從 0.3 安培到 10 安培（相當于 14Apk 或 14Imax）的型號。在同一系列中，各種型號具有相同的電氣連接和機械緊固件，因此可以根據自己的應用情況方便快捷地向上或向下遷移。
