LAM 步進電機——高扭矩步進電機
高扭矩密度
NEMA 標準法蘭
出色的動態性能
針對微步驅動進行了優化
提供雙軸版本
可提供定制軸和繞組
概述
LAM 種類繁多的步進電機現貨供應，具有高扭矩、緊湊的尺寸和有競爭力的價格。
LAM技術提供高質量的步進電機及其驅動器，以提供現代和高性能的運動控制解決方案。
LAM 的步進電機采用標準NEMA法蘭制造，便于將其安裝在現有系統和新應用中。
扭矩高于 1.5Nm （213 oz-in） 的電機可提供單軸或雙扁平軸，以實現簡單而安全的緊固。根據要求，LAM 可以提供帶鍵和雙軸的步進電機。
帶 NEMA34 和 NEMA42 法蘭的步進電機具有獨立的繞組（8 線），允許它們?cè)陔p極串聯和雙極并聯中使用。

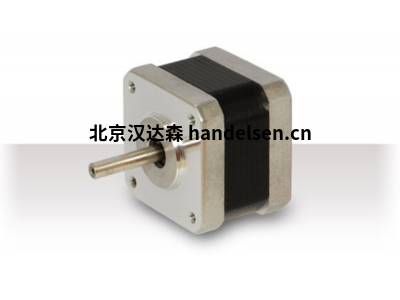

LAM NEMA 17系列
三種不同尺寸的NEMA17步進電機能夠提供超過0.5Nm（71oz-in）的保持扭矩。
根據要求，可以實現具有雙軸或不同接線（即具有不同相電流）的版本。
LAM NEMA 17 M1173020
技術數據
雙極保持扭矩 0.28牛米（39盎司英寸）
雙極性相電流 0.7A
轉子慣量 34 克-厘米² （0.186 盎司英寸²)
長度 34毫米（1.34英寸）
重量 240 克（8.47 盎司）
法蘭 NEMA 17 42.3x42.3毫米（1.67x1.67英寸）
潛在客戶編號 4
全步距角 1.8°
常用型號
LAM NEMA 17 M1173031
LAM NEMA 17 M1173040
LAM NEMA 17 M1173041
LAM NEMA 17 M1173021
LAM NEMA 17 M1173030
LAM NEMA 23系列
LAM NEMA23 步進電機有七種不同的功率尺寸，扭矩高達 3Nm （425oz-in），始終保持標準 NEMA23 中的法蘭。
某些型號提供兩種不同的接線，以適合應用。
電機軸的直徑為 6.35 毫米（0.250 英寸）或 8 毫米（0.315 英寸），帶扁平化（推薦用于扭矩超過 1.5Nm 213 英寸的電機）。
M1233070 和 M1233071 型號在市場上配備 NEMA23 法蘭的電機中提供高的扭矩。
貨號 LAM NEMA 23 M1233011
技術數據
雙極保持扭矩 0.55牛米（77盎司英寸）
雙極性相電流 0.62A
轉子慣量 150克-厘米² （0.82盎司英寸²)
長度 41毫米（1.61英寸）
重量 470 克（16.58 盎司）
法蘭 NEMA 23 56.4x56.4毫米（2.22x2.22英寸）
潛在客戶編號 4
全步距角 1.8°
常用型號
LAM NEMA 23 M1233051
LAM NEMA 23 M1233061
LAM NEMA 23 M1233062
LAM NEMA 23 M1233064
LAM NEMA 23 M1233070
LAM NEMA 23 M1233071
LAM NEMA 23 M1233012
LAM NEMA 23 M1233021
LAM NEMA 23 M1233022
LAM NEMA 23 M1233031
LAM NEMA 23 M1233032
LAM NEMA 23 M1233041
LAM NEMA 24系列
法蘭為60mmx60mm（也稱為NEMA24）的一系列步進電機，比常見的NEMA23略大。較大的內轉子允許在負載高慣性時提高應用的性能，因?yàn)樗纳屏穗姍C(jī)和負載本身之間的慣量關系。
不同的繞組可用于在不同速度下優化使用電機。
低相電感型號 M1243044 特別適用于以 24Vdc 供電的驅動器。
LAM NEMA 24 M1243042
技術數據
雙極保持扭矩 3.2牛米（453盎司英寸）
雙極性相電流 4.2A
轉子慣量 800克-厘米²（4.37 盎司英寸²)
長度 89毫米（3.5英寸）
重量 1400 克（49.38 盎司）
法蘭 NEMA 24 60x60毫米（2.36x2.36英寸）
潛在客戶編號 4
全步距角 1.8°
常用型號
LAM NEMA 24M1243044
LAM NEMA 34 系列
LAM NEMA34步進電機系列分布在六種不同的定子長度上。
大扭矩超過12Nm（1416oz-In），使該系列步進電機成為市售性能好的電機之一。
所有電機都有8根電線，可以在雙極和單極模式下使用。
當電機以雙極模式使用時（建議獲得佳性能），可以選擇串聯型連接（以限制相電流）或并聯型，用于高速利用電機的應用。
14mm 軸直徑可確保皮帶傳動應用中的穩定性。根據要求，電機可實現帶鍵的12mm軸，雙軸等。
LAM NEMA 34 M1343011
技術數據
雙極保持扭矩 3.1牛米（439盎司英寸）
雙極性相電流 5.6A并聯
2.8A串聯
轉子慣量 850克-厘米² （4.64 盎司英寸²)
長度 63毫米（2.48英寸）
重量 1900 克 （67盎司）
法蘭 NEMA 34 86x86毫米（3.39x3.39英寸）
潛在客戶編號 8
全步距角 1.8°
常用型號
LAM NEMA 34 M1343020
LAM NEMA 34 M1343021
LAM NEMA 34 M1343031
LAM NEMA 34 M1343041
LAM NEMA 34 M1343050
LAM NEMA 34 M1343051
LAM NEMA 34 M1343060
LAM NEMA 42 系列
NEMA29步進電機的靜態扭矩高達4107Nm（42oz-in），可成功用于苛刻的應用。
提供直徑為19mm的軸和鑰匙，它們可以進行機械和電氣定制。
繞組有 8 根導線，因此可以與單極型驅動器一起使用。在雙極性模式（推薦）下使用時，可以選擇串聯型連接（以限制相電流）或并聯型，用于高速利用電機的應用。
常用型號
LAM NEMA 42 M1433010
技術數據
雙極保持扭矩 14.4牛米（2039盎司英寸）
雙極性相電流 10Arms并聯連接
5Arms串聯
轉子慣量 5500克-厘米²（30.03盎司-英寸²)
長度 115毫米（4.53英寸）
重量 6300 克 （222盎司）
法蘭 NEMA 42 110x110毫米（4.33x4.33英寸）
潛在客戶編號 8
全步距角 1.8°
常用型號
LAM NEMA 42 M1433020
LAM NEMA 42 M1433040
