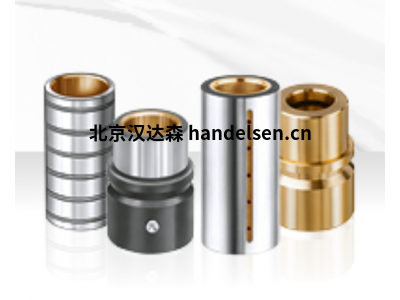

STEINEL 導向元件
STEINEL 的高精度和耐用的導向元件可普遍用于工具制造、機械工程、測量儀器制造、儀器制造和夾具制造。
STEINEL 標準導軌
滿足各種需求的高質量導向元件：大量選擇，現貨供應，內部生產，快速響應時間。

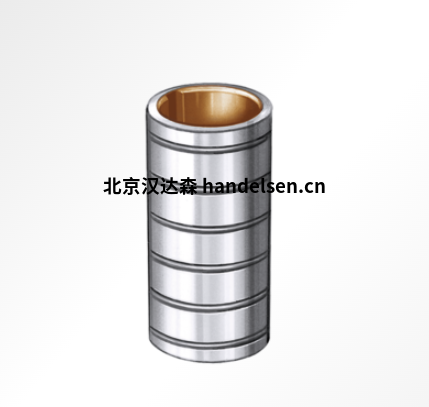

STEINEL 滑動導軌
適用于廣泛的應用，即使在具有高側向力的骯臟（不干凈）環境中，古銅色版本或使用固體潤滑劑。
規格
古銅色硬化鋼殼，青銅應急涂層
滑動 高達 20 米/分鐘
行程頻率 最高可達 800 沖程/分鐘
領導力游戲 2–7 微米
側向載荷 高達 40，000 N
帶硬化鋼護套
的固體潤滑劑，由燒結青銅和固體潤滑劑制成的集成固體潤滑劑襯套，緊急運行性能
滑動 高達 20 米/分鐘
行程頻率 最高可達 400 沖程/分鐘
領導力游戲 3–10 微米
帶有青銅制成的固體潤滑環，帶有集成的固體潤滑環，具有緊急運行特性
滑動 高達 20 米/分鐘
行程頻率 最高可達 400 沖程/分鐘
領導力游戲 3–10 微米
STEINEL 滾柱導軌
適用于預加載且因此無間隙的導軌。直徑標準從 3 mm 到 80 mm。 滾珠保持架由塑料、鋁或黃銅制成，滾柱保持架由鋁制成。
規格
滾珠軸承
材料 鋁、黃銅或塑料
速度 最高可達 40 米/分鐘
偏見 3–14 微米
額定動載荷 高達 40，000 N
滾柱導軌
材料 鋁
速度 最高可達 40 米/分鐘
偏見 2–9 微米
額定動載荷 高達 100，000 N
STEINEL 導柱
各種標準化導柱，直徑從 3 mm 到 100 mm，適用于滑動導套和滾動導軌。
規格
用于滑動和滾動導軌的立柱，平滑，便于壓配
直徑 10–80 毫米 L 90–500 mm
（帶 2 個內螺紋）
帶中央裝訂
直徑 12–50 毫米 長 90–520 mm
mit Mittenbund
直徑 12–50 毫米 長 90–520 mm
mit Bund
直徑 15–80 毫米 長 110–560 mm
（帶 2 個內螺紋）
帶錐形軸
直徑 19–63 毫米 長 130–405 mm
迷你柱
直徑 3–10 毫米 長 30–160 mm
帶頭滑動導軌的立柱
直徑 10–32 毫米 長 66–275 mm
（帶潤滑槽）
mit Bund
直徑 15–80 毫米 長 115–560 mm
適用于大型工具
直徑 25–160 毫米 長 125–560 mm（帶潤滑槽） L 125–400 mm（帶套環）
STEINEL 導套型號：
STEINEL ST7319
光滑，滑動導軌鋼古銅色
STEINEL ST7409
光滑，滑動導軌鋼古銅色
STEINEL ST7411
光滑，古銅色滑動導鋼，用于鑄造
STEINEL ST7419
古銅色滑動導向硬化鋼，帶套環
STEINEL ST7419（英寸）
古銅色，滑動導軌硬化鋼，帶套環
STEINEL ST7429
古銅色，滑動導向硬化鋼，帶法蘭
STEINEL ST7431
帶固體潤滑劑的滑動導軌，帶環
STEINEL ST7441
帶固體潤滑劑的滑動導軌，帶法蘭
STEINEL ST7451
帶固體潤滑劑的平滑滑動導軌
STEINEL ST7481
帶固體潤滑劑的滑動導軌，帶法蘭
STEINEL ST7491
帶固體潤滑劑的平滑滑動導軌
STEINEL ST7360
帶腰帶，全青銅
STEINEL ST7361
光滑，全青銅色
STEINEL ST9831
帶固體潤滑劑的平滑滑動導軌
STEINEL STEINEL ST9834
帶固體潤滑劑的滑動導軌，帶環
STEINEL ST7460
用于大型工具制造，滑動導軌實心青銅，帶套環
STEINEL ST7469
用于大型工具制造，古銅色滑動導軌，帶套環
STEINEL 導柱/導向柱：
STEINEL ST7100
平滑
STEINEL ST7102
光滑
STEINEL ST7105
光滑，帶穿刺和擋圈
STEINEL ST7106
光滑，兩側內螺紋
STEINEL ST7111
光滑，帶頭
STEINEL ST7112
帶頭潤滑槽
STEINEL ST7114
帶中心品，兩側帶內螺紋
STEINEL ST7117
帶中領
STEINEL ST7118
帶小中心品
STEINEL ST7120
帶套環和內螺紋
STEINEL ST7126
兩側帶套圈和內螺紋
STEINEL ST7129
帶套環和內螺紋，精細定心
STEINEL ST9827
帶領
STEINEL ST7181
帶接地安裝錐和內螺紋
STEINEL ST7160
用于大型刀具制造，帶凹槽
STEINEL ST9825
用于大型刀具制造，帶套環
STEINEL ST9833
用于大型模具制造
STEINEL ST9833T
用于大型工具車間，帶運輸孔
STEINEL ST7108（英寸）
光滑，帶內螺紋
STEINEL ST7120 （英寸）
帶套圈和內螺紋
