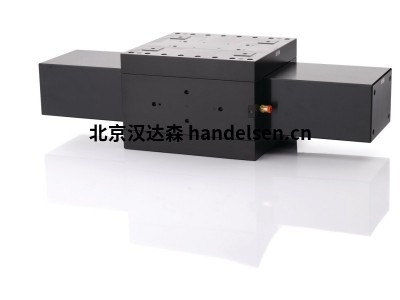

IBS 端部支撐氣動滑軌S40-01200-125508
末端支撐氣動導軌為簡單的滑軌，末端支撐式氣動滑軌設計用于無法連續支撐滑軌或復雜的情況。端部支撐的滑塊通常用于傳統 X/Y 軸配置的龍門，但也可以通過固定平臺和移動用于控制探針的導桿用于 Z 軸。
該裝置是最大的端部支撐氣動滑軌，具有 8 英寸長的滑道，可通過 3 英寸 x 5 英寸的導軌提供集成精度，行程超過 12 英寸。這種標準的集成滑軌和導軌組件已準備好用于終端支持的應用。
S40-01200-125508
李銀
QQ：3636923259
手機：13390162006
電話：010-64714988-222
傳真：010-64714988-668
郵件：tk6@handelsen.cn |
 |
 |
輸入壓力 0.41兆帕
流動 12 無功
精度“Y” 每 25MM 0.25 微米
剛度“Y” 466,273.5 牛/毫米
剛度“Z” 545,080.3 牛/毫米
最大俯仰力矩 60.45 牛米
最大側傾力矩 58.05 牛米
偏航力矩最大值 51.7 牛米
行程長度 304.8 毫米
最大負載 (Z) “頂部負載” 1384.4 北
最大負載（Y）“側向負載” 1184.3 北
精度“X” 每 25MM 0.25 微米
導軌長度 508 毫米
末端支撐氣動導軌為最簡單的滑軌，末端支撐式氣動滑軌設計用于無法連續支撐滑軌或復雜的情況。端部支撐的滑塊通常用于傳統 X/Y 軸配置的龍門，但也可以通過固定平臺和移動用于控制探針的導桿用于 Z 軸。
