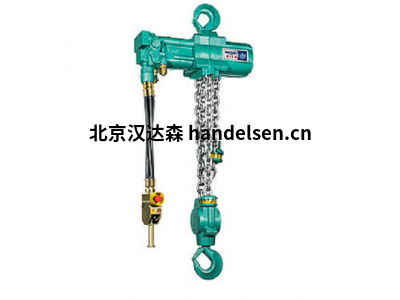

JDN手推車PROFI系列葫蘆
承載能力：1噸至20噸
為了補充我們的JDN PROFI系列葫蘆，我們提供了JDN手推車，該手推車符合與我們的葫蘆相同的堅固標準。它們易于安裝，可調節至任何底部法蘭寬度，并配有永久性凸耳安裝件或簡單的吊鉤懸架。
JDN手推車
承載能力：1噸至20噸
它們按照DIN 15018應力等級B4提升等級H2進行設計，可作為普通手推車，手動齒輪手推車和電動手推車使用。電動手推車可通過繩索或按鈕控制。
標準功能
配備防摔，防爬裝置
裝有滾筒以防止傾斜
能夠協商曲線。最大3噸，最小半徑20英寸（0.5m）; 3噸以上，最小半徑40英寸（1m）
手推車車輪設計為適合錐形和平行梁法蘭
易于安裝
堅固耐用
選件
齒條齒輪傳動1
耐火花包裝2
離岸油漆2
能量供給系統
能量可以通過各種不同的系統來饋送：
能源鏈
C形導軌
方軌
螺旋軟管
軟管手推車
1）從LM 3.2t起
2）不適用于LN 1t
JDN手推車
手推車的面額由短面額（LN，LH，LM）和承載能力acc組成。到表，例如LN 1 t。
JDN空中葫蘆PROFI 類型 025 TI 05 TI 1個TI 1.5 TI 2 TI 3 TI / 2 3 TI 6 TI 10 TI 16 TI 20 TI
手推車LN的承載能力 公噸 1 6 2 3.2 6.3 10-16
LH和LM手推車的承載能力 公噸 2 3.2 6.3 10-16 20
手推車葫蘆的承載能力 公噸 0.25 0.5 1個 1.6 2 3.2 6.3 10 16 20
普通手推車重量（LN） 磅 23.1 39.6 57.3 257.9 418.9
公斤 10.5 18歲 26 117 190
齒輪箱重量（LH） 磅 57.3 81.6 280 485 628.3
公斤 26 37 127 220 285
臺車重量（LM） 磅 57.3 72.8 273.4 485 628.3
公斤 26 33 124 220 285
提升機重量。標準升降機 磅 59.5 61.7 123.5 75 145.5 189.6 242.5 344 529 628.3
公斤 27 28 56 34 66 86 110 156 240 285
普通手推車標準舉升總重 磅 82.7 84.9 163.1 114.6 202.8 246.9 500.4 762.8 948
公斤 37.5 38.5 74 52 92 112 227 346 430
齒輪箱標準舉升總重 磅 116.8 119.1 180.8 132.3 227.1 271.1 522.5 829 1014 1257
公斤 53 54 82 60 103 123 237 376 460 570
帶有標準手推車的總重 磅 116.8 119.1 180.8 132.3 218.3 262.4 515.9 829 1014 1257
公斤 53 54 82 60 99 119 234 376 460 570
鏈條尺寸 毫米 7 x 21 9 x 27 7 x 21 9 x 27 13 x 36 16 x 45
重量為1m（3.28英尺）的鏈條 磅 2.2 4.0 2.2 4.0 8.4 14.8
公斤 1個 1.8 1個 1.8 3.8 5.8
鏈條數 1個 2 1個 2 3 4
氣壓小車 PSI
酒吧 87
6 60-87
4-6 87
6 60-87
4-6 87
6
空氣消耗小車4（滿載） cfm 21.2 45.9
立方米/分鐘 0.6 1.3
空氣消耗提升機（滿載） cfm 53 53-92 53 53-92 194.2
立方米/分鐘 1.5 1.5-2.6 1.5 1.5-2.6 5.5
電機輸出電機手推車4 千瓦 0.2 0.7
電機輸出葫蘆 千瓦 1個 1.3-2 1個 1.3-2 3.5
行駛距離齒輪車。鏈卷 30英尺 4.6 3.6 3.3
10米 1.4 1.1 1.0
行駛速度電動手推車4（滿載） 英尺/分鐘 29.5 * / 45.9 16.4 * / 39.4
米/分 9 * / 14 5 * / 12
軟管連接小車 G½ G¾ G½ G¾
最小半徑平車 英尺 3.3 1 3.9 1 2.6 2 6.6 2 --
米 1.0 1 1.2 1 0.8 2 2 2
齒輪小車和機動小車的最小半徑 英尺 2 2 2.6 2 6.6 2 8.2
米 0.6 2 0.8 2 2 2 2.5 2
最高 底部法蘭厚度t
普通手推車 英寸 1.0 1.1 1.6 2.6
毫米 25 28 40 65
最高 底部法蘭厚度t
齒輪手推車和電機手推車 英寸 1.6 2.6 5
毫米 40 65 5
最高 底部法蘭寬度b
普通手推車 英寸 8.7 12 12.2
毫米 220 305 310
最高 底部法蘭寬度b
齒輪手推車和電動手推車 英寸 11 12.2
毫米 280 310
最小 底部法蘭寬度b
普通手推車 英寸 2.3 2.60 2.3 2.1 5
毫米 58 66 58 54 128
最小 底部法蘭寬度b
齒輪手推車和電動手推車 英寸 2 2.3 2.1 5 5.8
毫米 56 58 54 128 148
機動小車3.4的噪音等級 分貝（A） 80
*具有兩個速度的F控制的第一速度
1）在梁的中間
測量2）在梁的內邊緣
測量3）在距離1m處測量。符合DIN 45635第20部分的要求
4）在6巴下
5）55毫米（如果懸掛了提升機）
6）LN 1 t不提供耐火花包裝
