Murtfeldt DIN 8187鏈號參數介紹

劉洋
QQ：2850590582

手機：17744536447
電話：010-64714988-213
傳真：010-64714988668
郵件：-@handelsen.cn

劉洋郵箱：-@handelsen.cn電話：010-64714988-213

Murtfeldt DIN 8187鏈號參數介紹

DIN 8187鏈號	鏈條尺寸（英寸）	夾緊螺母的緊固扭矩	齒底與鏈輪之間的間隙	最高切向力*
08B-1	1/2英寸x 5/16英寸	3 – 5 Nm	0.3-0.5毫米	2700牛
10B-1	5/8英寸x 3/8英寸	3 – 8 Nm	0.3-0.5毫米	3300牛
12B-1	3/4“ x 7/16”	8 – 13 Nm	0.3-0.6毫米	4300 N
16B-1	1英寸x 17毫米	22 – 30 Nm	0,4 – 0,8毫米	9000牛

*值表中指定的切向力為最大值。當考慮到起動/制動轉矩時，這些值不應超過25％。

鏈條齒條，
有效長度為1,700mm的5/8“ ，
鏈輪齒= 19或：
鏈條齒條由以下組成：

1個籠型材，5/8“，長1,800mm
1套張力
1個錨板
2對夾
1 ISO號 10B滾子鏈，長115個鏈節，
兩側的內部鏈接（40％預拉伸）
2個直形連接元件，單工，
ISO編號 10B

長度達2500mm的示例訂單

鏈條¾“
，有效長度為3,800mm，
鏈輪齒Z = 21或：
鏈條包括以下部件：

2個籠型材，¾“，長1,937mm
1套張力
1個錨板
4對夾
1對安裝支架
2 ISO號 12B滾子鏈，每個103鏈長，
兩側的內部鏈接（40％預拉伸）
2個直形連接元件，單工，
ISO編號 12B
1個直連元件，雙工，
ISO編號 12B雙工

長度超過2500mm的示例訂單

產品范圍

產品名稱	單元	1/2英寸/ 08B-1 12.7毫米，貨號	5/8英寸（10B-1） 15.9毫米產品編號	1/4英寸（12B-1） 19,05毫米產品編號	1英寸（16B-1） 25.4毫米產品編號
張力設定	卡住	353010004	353010009	353010014	353010019
錨板	卡住	353010005	353010010	353010015	353010020
安裝支架	1帕爾	353010003	353010008	353010013	353010018
夾鉗	1帕爾	353010001	353010001	353010002	353010002
鏈條型材，“ S” ®1000，固定長度	卡住	221320144	221320145	221320146	221320147
C型鋼，鍍鋅，固定長度	卡住	351090010	351090010	351090011	351090011
連接元素，單工	卡住	353010006	353010011	353010016	353010021
連接元件，雙工	卡住	353010007	353010012	353010017	353010022

標準鏈輪產品范圍

我們的應用技術部門將很高興為您選擇正確的鏈架，并很樂意回答您可能遇到的任何設計問題。

DIN 8187鏈號	齒數Z	節圓Ød 0	頂圓OD ?	轂		齒寬B	孔d	貨號	可用性
DIN 8187鏈號	齒數Z	節圓Ød 0	頂圓OD ?	d	大號	齒寬B	孔d	貨號	可用性

08B-1	15	60,64	69,1	30,5	25	6,3	10	354020001	○
	17	68,72	77,2	38,5	25	6,3	12	354020002	○
	19	76,81	85,3	46,5	25	6,3	12	354 020 003	○
	21	84,89	93.4	54,5	25	6,3	16	354020004	○
	23	92,98	101,4	63,0	25	6,3	16	354020005	○

10B-1	15	75,80	85,9	45.5	25	8,0	12	354020006	○
	17	85,90	96,0	55,5	25	8,0	16	354020007	○
	19	96,01	106.1	66,0	25	8,0	16	354020008	○
	21	106,12	116,2	76.0	25	8,0	16	354020009	○
	23	116,22	126,3	86,0	25	8,0	16	354020010	○

12B-1	15	90,96	103,0	45,0	35	9,5	16	354020011	○
	17	103,08	115,1	57,0	35	9,5	20	354020012	○
	19	115,21	127,3	69,0	35	9,5	20	354020013	○
	21	127,34	139,4	81,0	35	9,5	20	354020014	○
	23	139,47	151.5	93,0	35	9,5	20	354020015	○

16B-1	15	121,28	137,1	75,0	40	14,0	20	354020016	○
	17	137,45	153,3	91,0	40	14,0	20	354020017	○
	19	153,62	169,5	107,0	40	14,0	20	354020018	○
	21	169,79	185,6	123,0	40	14,0	25	354020019	○
	23	185,96	201,8	140,0	40	14,0	25	354020020	○

尺寸以毫米為單位?！?0天內可用。

Murtfeldt的鏈條，皮帶和滑動導軌

使用熱塑性塑料進行施工需要事先仔細考慮。使用條件直接影響塑料導軌的材料選擇和設計。您應該提前回答以下問題：

指南將承受哪些靜態和動態載荷？
材料會暴露在什么環境因素下，例如化學藥品，熱水或冷水，蒸汽或污染物？
可以直接接觸食物嗎？
工作溫度多少？
如何將指南附加到C型材上（擰緊或插入）？

與金屬材料相比，熱塑性塑料具有更高的線性熱膨脹系數。

Murtfeldt 板條帶鏈的曲線引導 鋼制的板條鏈條可用于運輸瓶子和組件

這些曲線引導線是Murtfeldt標準范圍的一部分。但是，默特費爾特（Murtfeldt）能夠根據客戶的特定需求量身定制曲線導向的能力更大。

鋼制的板條鏈條可用于運輸瓶子和組件，例如耦合組件，軸承或齒輪。為了在處理這些組件時顯著降低磨損和背景噪音，Murtfeldt建議使用塑料曲線導軌。這些指南是運輸敏感產品，避免玻璃瓶破裂，防止乳制品壓壞以及避免PET瓶刮擦的理想選擇

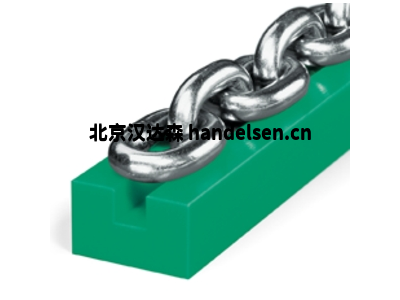

鏈條架

物有所值，靈活而強大

優點

對齒隙變化不太敏感。因此可以通過較小的鏈輪寬度來校正對準誤差。
高水平的隔音
高穩定性
如果溫度變化，籠子輪廓會膨脹
組裝簡單
銑刨機架的經濟替代品

設計

夾緊裝置通過單鏈連接件與實際的鏈條架連接。使用由原始材料“ S”®1000Green制成的保持架輪廓引導鏈條。它從外部被鋼制C型材緊緊抓住。C型鋼通過夾具固定在底座上。對于長度超過2500毫米的鏈條，還提供了固定支架。它們使用雙工連接元件集成到機架中。這樣可以防止鏈條齒條在啟動和減速過程中在保持架輪廓中移動。鏈條的鏈條尺寸為1/2“，5/8”，3/4“和1”。

我們的鏈條齒條已被證明是銑刨齒條的經濟替代品。該系統的特點是易于安裝和易于調整，并通過一端的錨定板和另一端的夾緊裝置進行安裝。
