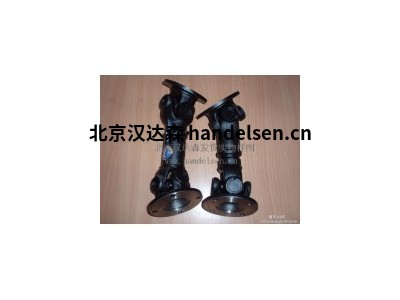

　　ELBE 0.300系列



　　最大Md：4.000至15.000 Nm



　　最大偏轉角度可達42°



　　特點：



　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接



　　雙/單接頭，長度延長



　　雙長度延長的關節



　　滾子軸承



　　可選連接方式



　　1、軸連接



　　2、法蘭連接



　　0.300系列有兩種配置。



　　a)與長度補償?shù)膯蝹€(gè)接頭相連的雙中心接頭。 這種安排主要是在具有鉸接轉向的施工設備上遇到的。 居中的雙聯軸器具有不需要中間軸承支撐的優點。 這導致驅動線路的安裝時間更短，從而節省了成本。



　　b)第二個配置包括兩個長度擴展的雙中心接頭。 由于兩個單個接頭之間的角度差達到約3度，因此這種配置可確保幾乎均勻的速度和扭矩傳遞。 角度的差異會造成一個小于0,0027的波動，這個數值太小，以至于可以忽略不計。



　　中央雙接頭由兩個叉形部件組成，其中包括一個封閉在橡膠套中的定心裝置，以防止灰塵和潮濕。



　　聯軸器，是將軸連接在一起的元件。它的主要作用是結合兩個旋轉件，傳輸動力。聯軸器根據功能，可以分為剛性聯軸器、撓性聯軸器、扭力限制聯軸器、萬向聯軸器，等等。



　　其中，萬向聯軸器可以使兩軸不在同一條直線上，存在軸線夾角的情況下，可靠地傳遞轉矩和運動。萬向聯軸器根據結構又可以分為：十字軸式、球籠式、球鉸式、三銷式等。



　　ELBE主要產品：



　　萬向聯軸器：



　　ELBE 0.100系列



　　ELBE 0.200系列



　　ELBE 0.300系列



　　ELBE 0.400系列



　　ELBE 0.500系列



　　精密萬向軸：



　　ELBE 0.600系列



　　十字萬向軸：



　　ELBE 0.700系列



　　球窩萬向軸：



　　ELBE 0.800系列



　　德國ELBE公司建立于1919年，長期致力于傳動軸產品的開發與制造。目前德國Elbe是多家國際知名企業的合作伙伴，包括普拉塞陶依爾·法拉利·ZF·卡特彼勒·利勃海爾·多納·沃爾沃·MAN等。北京漢達森機械技術有限公司(原名北京漢達森國際貿易有限公司)，總部于2007年在德國成立。公司自成立以來，一直以德國公司的身份為國內一些貿易商，設備商及終端客戶提供產品代購服務，目前我們是德國、意大利、瑞典等數家工業設備生產商的中國區唯一總代理，其余優勢品牌超過八十個。Elbe公司與我司長期友好合作，每年訂貨量大而且較穩定，為國內多家貿易商提供Elbe一手貨源。



　　德國ELSO Elbe GmbH & Co. KG公司是一家專業生產聯軸器、傳動軸的生產廠家，產品的使用長久性和性能的可靠性使得該產品在驅動裝置、汽車業、農業中得到廣泛應用。客戶對產品性能的信任是ELSO Elbe公司每個部門的生產動力，也是ELSO Elbe公司對每一個出廠產品的一個品質保障。



　　ELSO ELBE萬向軸、聯軸器0.100系列



　　高達35000 牛米 Elbe萬向傳動軸



　　萬向節傳動，軸和U-接頭，



　　Jackshafts



　　萬向節傳動，軸，SAE，永式



　　角偏轉到大 35°，



　　法蘭連接



　　扭矩范圍達大值35.000 Nm



　　ELSO ELBE萬向軸、聯軸器0.200系列



　　萬向節傳動軸和U-接頭



　　角偏轉到大45°，



　　法蘭或集線器連接，



　　扭矩范圍達大值1.300 Nm



　　ELSO ELBE萬向軸、聯軸器0.300系列



　　萬向節傳動，軸中心



　　角偏轉到大42°，



　　法蘭連接，



　　扭矩范圍達大值15.200 Nm



　　ELSO ELBE萬向軸、聯軸器0.900



　　萬向節傳動軸，翼式



　　角偏轉到大30°，



　　扭矩范圍達大值13.200 Nm



　　ELSO ELBE雙傳動軸0.400系列



　　萬向節傳動，軸，雙，



　　角偏轉到大55°，



　　中風或叉軸連接



　　扭矩范圍達大值6.100Nm



　　ELSO ELBE雙傳動軸0.500系列



　　萬向節傳動，軸，雙，



　　角偏轉到大50°，



　　叉軸設計



　　扭矩范圍達大值16.900 Nm



　　ELSO ELBE傳動軸0.600系列



　　精密軸萬向，雙接頭，接頭-Cardan



　　角偏轉到大45°



　　扭矩范圍達大值。250Nm



　　ELSO ELBE傳動軸0.700系列



　　腳和塊萬向軸，-Joints雙，單-Joints



　　角偏轉到大45°



　　扭矩范圍達大值370Nm



　　ELSO ELBE傳動軸0.800系列



　　球窩萬向軸，-Joints雙，單-Joints



　　角偏轉到大35°，



　　扭矩范圍達大值1370Nm



　　ELBE 0.600系列：



　　當確保高速(高達5000 rpm)的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。



　　硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中



　　由于采用高質量的特種滾子軸承潤滑脂進行永久潤滑，所以接頭完全免維護，因此最好用于機械工程領域



　　與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。



　　有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。



　　還提供了表面細化過程的信息。



　　生產系列一般技術數據0.600：



　　最大。 偏轉角度：45°



　　扭矩范圍：高達250 Nm



　　有關更多詳細信息，請參閱



　　數據表如下。



　　ELBE 0.600系列：



　　Md Max：6到250 Nm



　　最大偏轉角度45°



　　加速到5.000轉



　　ELBE 0.600特點：



　　標準孔，DIN 6885型內孔，內六角孔



　　快速連接



　　長度補償可選



　　精密萬向接頭



　　滾針軸承



　　材料：鋼



　　ELBE型號示例：



　　精密萬向軸，標準孔



　　德國ELBE 0D616D100扭矩6NM軸徑10mm



　　德國ELBE 0D620D100扭矩15NM軸徑12mm



　　德國ELBE 0D625D100扭矩20NM軸徑16mm



　　德國ELBE 0D632D100扭矩40NM軸徑20mm



　　德國ELBE 0D640D100扭矩80NM軸徑25mm



　　德國ELBE0D650D100扭矩120NM軸徑32mm



　　德國ELBE 0D663D100扭矩250NM軸徑40mm



　　精密萬向軸，標準孔帶鍵槽DIN 6885



　　德國ELBE 0D616D103扭矩6NM軸徑10mm



　　德國ELBE 0D620D103扭矩15NM軸徑12mm



　　德國ELBE 0D625D103扭矩20NM軸徑16mm



　　德國ELBE 0D632D103扭矩40NM軸徑20mm



　　德國ELBE 0D640D103扭矩80NM軸徑25mm



　　德國ELBE 0D650D103扭矩120NM軸徑32mm



　　德國ELBE 0D663D103扭矩250NM軸徑40mm



　　精密萬向軸，內方



　　德國ELBE 0D616D104扭矩250NM



　　德國ELBE 0D620D104扭矩15NM



　　德國ELBE 0D625D104扭矩20NM



　　德國ELBE 0D632D104扭矩40NM



　　德國ELBE 0D640D104扭矩80NM



　　德國ELBE 0D650D104扭矩120NM



　　德國ELBE 0D663D104扭矩250NM



　　雙DIN 808，滾針軸承版本



　　精密萬向軸，標準孔



　　德國ELBE0D616D300扭矩6NM軸徑10mm



　　德國ELBE0D620D300扭矩15NM軸徑12mm



　　德國ELBE0D625D300扭矩20NM軸徑16mm



　　德國ELBE0D632D300扭矩40NM軸徑20mm



　　德國ELBE0D640D300扭矩80NM軸徑25mm



　　德國ELBE0D650D300扭矩120NM軸徑32mm



　　德國ELBE0D663D300扭矩250NM軸徑40mm



　　精密萬向軸，標準孔帶鍵槽DIN 6885



　　德國ELBE0D616D303扭扭矩6NM軸徑10mm



　　德國ELBE0D620D303扭扭矩15NM軸徑12mm



　　德國ELBE0D625D303扭扭矩20NM軸徑16mm



　　德國ELBE0D632D303扭扭矩40NM軸徑20mm



　　德國ELBE0D640D303扭扭矩80NM軸徑25mm



　　德國ELBE0D650D303扭扭矩120NM軸徑32mm



　　德國ELBE0D663D303扭扭矩250NM軸徑40mm



　　精密萬向軸，內方



　　德國ELBE0D616D304扭矩6NM



　　德國ELBE0D620D304扭矩15NM



　　德國ELBE0D625D304扭矩20NM



　　德國ELBE0D632D304扭矩40NM



　　德國ELBE0D640D304扭矩80NM



　　德國ELBE0D650D304扭矩120NM



　　德國ELBE0D663D304矩250NM



　　單DIN 808，滾針軸承版本



　　精密萬向軸，標準孔



　　德國ELBE 0D616D400扭矩6NM軸徑10mm



　　德國ELBE 0D620D400扭矩15NM軸徑12mm



　　德國ELBE 0D625D400扭矩20NM軸徑16mm



　　德國ELBE 0D632D400扭矩40NM軸徑20mm



　　德國ELBE 0D640D400扭矩80NM軸徑25mm



　　德國ELBE 0D650D400扭矩120NM軸徑32mm



　　德國ELBE 0D663D400扭矩250NM軸徑40mm



　　精密萬向軸，標準孔帶鍵槽DIN 6885



　　德國ELBE 0D616D403扭矩6NM軸徑8mm



　　德國ELBE 0D620D403扭矩15NM軸徑10mm



　　德國ELBE 0D625D403扭矩20NM軸徑14mm



　　德國ELBE 0D632D403扭矩40NM軸徑16mm



　　德國ELBE 0D640D403扭矩80NM軸徑20mm



　　德國ELBE 0D650D403扭矩120NM軸徑25mm



　　德國ELBE 0D663D403扭矩250NM軸徑30mm



　　精密萬向軸，內方



　　德國ELBE 0D616D404扭矩6NM



　　德國ELBE 0D620D404扭矩15NM



　　德國ELBE 0D625D404扭矩20NM



　　德國ELBE 0D632D404扭矩40NM



　　德國ELBE 0D640D404扭矩80NM



　　德國ELBE 0D650D404扭矩120NM



　　德國ELBE 0D663D404扭矩250NM



　　單DIN 808、短版、滾針軸承版本



　　精密萬向軸，標準孔



　　德國ELBE 0D616D410扭矩6NM軸徑8mm



　　德國ELBE 0D620D410扭矩15NM軸徑10mm



　　德國ELBE 0D625D410扭矩20NM軸徑14mm



　　德國ELBE 0D632D410扭矩40NM軸徑16mm



　　德國ELBE 0D640D410扭矩80NM軸徑20mm



　　德國ELBE 0D650D410扭矩120NM軸徑25mm



　　德國ELBE 0D663D410扭矩250NM軸徑30mm



　　精密萬向軸，標準孔帶鍵槽DIN 6885



　　德國ELBE 0D616D413扭矩6NM軸徑8mm



　　德國ELBE 0D620D413扭矩15NM軸徑10mm



　　德國ELBE 0D625D413扭矩20NM軸徑14mm



　　德國ELBE 0D632D413扭矩40NM軸徑16mm



　　德國ELBE 0D640D413扭矩80NM軸徑20mm



　　德國ELBE 0D60D413扭矩120NM軸徑25mm



　　德國ELBE 0D663D413扭矩250NM軸徑30mm



　　精密萬向軸，內方



　　德國ELBE 0D616D414扭矩6NM



　　德國ELBE 0D620D414扭矩15NM



　　德國ELBE 0D625D414扭矩20NM



　　德國ELBE 0D632D414扭矩40NM



　　德國ELBE 0D640D414扭矩80NM



　　德國ELBE 0D650D414扭矩120NM



　　德國ELBE 0D663D414扭矩250NM



　　單，帶快換接頭，DIN808，滾針軸承版本



　　精密萬向接頭，帶有快速連接裝置，帶鍵槽



　　德國ELBE 0D616D423扭矩6NM軸徑8mm



　　德國ELBE 0D620D423扭矩15NM軸徑10mm



　　德國ELBE 0D625D423扭矩20NM軸徑14mm



　　德國ELBE 0D632D423扭矩40NM軸徑16mm



　　德國ELBE 0D640D423扭矩80NM軸徑20mm



　　德國ELBE 0D650D423扭矩120NM軸徑25mm



　　德國ELBE 0D663D423扭矩250NM軸徑30mm



　　精密萬向節，快速連接，內六角



　　德國ELBE 0D616D426扭矩6NM



　　德國ELBE 0D620D426扭矩15NM



　　德國ELBE 0D625D426扭矩20NM



　　德國ELBE 0D632D426扭矩40NM



　　德國ELBE 0D640D426扭矩80NM



　　德國ELBE 0D650D426扭矩120NM



　　德國ELBE 0D663D426扭矩250NM



　　德國ELBE 0D625D427扭矩20NM



　　德國ELBE 0D663D427扭矩250NM



　　德國ELBE 0D663D427扭矩250NM
