KTR磁性聯軸器 MINEX-SA 22/4



產品功能

• 沒有渦流損失
• 安全殼護罩不會在聯軸器中產生熱量
• 骨折易受損，重量輕，易于操作
• 對溫度和耐壓性要求低的最佳解決方案（最高16 bar和+ 130°C）
• 扭矩范圍從10到390 Nm
• 不需要內部冷卻措施
• 選擇扭矩可降低10％至15％
• 特別適用于干運行驅動器

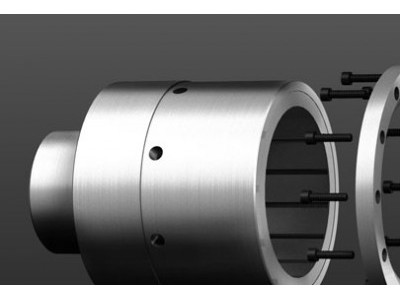

聯軸器由外轉子和內轉子組成。外轉子在內側具有高質量的永磁體，內部轉子具有內部轉子。外轉子通常固定在驅動側，磁鐵粘在鍵槽中。從動側內轉子的磁鐵經過圓柱形研磨，以確保最小的氣隙，并通過不受流體影響的磁性外殼封裝。在非工作狀態下，轉子的北極和南極彼此相對，磁場是完全對稱的。只有當轉子扭轉時，磁力線才會移動，因此扭矩通過氣隙傳遞。然后在恒定的扭轉角下進行同步操作。如果超過最大耦合扭矩和最大扭轉角，則中斷動力傳遞。因此MINEX^®-S提供傳動系的過載保護功能。在消除過載原因（例如軸承損壞，內部轉子堵塞）后，兩個轉子可以再次同步并恢復運行。

密封功能

所述MINEX的主要成分^® -S是固定于從動雙面動力單元和彼此分開的內部和外部轉子的密封外殼。它確保低振動扭矩傳輸在沒有機械連接的情況下工作，并確保產品和大氣完全防漏。通過扁平密封或O形環實現密封，因此不需要動態地加載密封元件。

由不銹鋼或哈氏合金制成的密封罩提供高耐壓和耐溫性，適用范圍廣泛。它們已經在泵和攪拌器的眾多應用中證明了它們的價值。在旋轉磁場內，它們通常引起渦流的損失，渦流被轉換成熱量并且可能需要冷卻措施。在使用泵的應用中，產生的熱量基本上可以通過待泵送的介質消散。選擇耦合時需要考慮渦流的損失。

 產品功能

 沒有渦流損失

 安全殼護罩不會在聯軸器中產生熱量

 骨折易受損，重量輕，易于操作

 對溫度和耐壓性要求低的最佳解決方案（最高16 bar和+ 130°C）

 扭矩范圍從10到390 Nm

 不需要內部冷卻措施

 選擇扭矩可降低10％至15％

 特別適用于干運行驅動器

   聯軸器由外轉子和內轉子組成。外轉子在內側具有高質量的永磁體，內部轉子具有內部轉子。外轉子通常固定在驅動側，磁鐵粘在鍵槽中。從動側內轉子的磁鐵經過圓柱形研磨，以確保最小的氣隙，并通過不受流體影響的磁性外殼封裝。在非工作狀態下，轉子的北極和南極彼此相對，磁場是完全對稱的。只有當轉子扭轉時，磁力線才會移動，因此扭矩通過氣隙傳遞。然后在恒定的扭轉角下進行同步操作。如果超過最大耦合扭矩和最大扭轉角，則中斷動力傳遞。因此MINEX?-S提供傳動系的過載保護功能。在消除過載原因（例如軸承損壞，內部轉子堵塞）后，兩個轉子可以再次同步并恢復運行。

密封功能

所述MINEX的主要成分? -S是固定于從動雙面動力單元和彼此分開的內部和外部轉子的密封外殼。它確保低振動扭矩傳輸在沒有機械連接的情況下工作，并確保產品和大氣完全防漏。通過扁平密封或O形環實現密封，因此不需要動態地加載密封元件。



由不銹鋼或哈氏合金制成的密封罩提供高耐壓和耐溫性，適用范圍廣泛。它們已經在泵和攪拌器的眾多應用中證明了它們的價值。在旋轉磁場內，它們通常引起渦流的損失，渦流被轉換成熱量并且可能需要冷卻措施。在使用泵的應用中，產生的熱量基本上可以通過待泵送的介質消散。選擇耦合時需要考慮渦流的損失。
