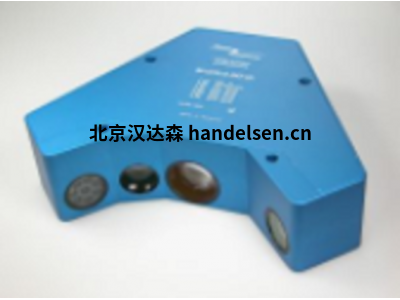

有了SPECTRO-3系列，現在有了一系列顏色傳感器，這些傳感器專門設計用于“真彩色”檢測（“人色接收”）和高開關頻率。
傳感器可以通過集成或外部光源在交流和直流模式下運行。借助隨附的SPECTRO3-Scope軟件，還可以通過單擊鼠標來關閉照明，然后還可以檢查自發光物體（例如LED，汽車尾燈，鹵素?zé)艋驘晒鉄簦┑念伾土炼取?/div>
在SPECTRO-3系列中，高度重視緊湊的設計，并盡可能最大程度地使各種類型（M34設計或矩形）的外觀一致，這有利于傳感器的安裝。通過5個數字輸出最多可提供31種顏色，最大開關頻率為典型值。對于SPECTRO-3（M34形狀），SPECTRO-3-CL，SPECTRO-3-MSM-DIG和SPECTRO-3-JR系列，為35 kHz。
借助新的SPECTRO-3-SL，SPECTRO-3-ANA和SPECTRO-3-MSM-ANA顏色傳感器類型，產品范圍擴展到了極快的顏色傳感器類型，現在可以達到高達90 kHz的掃描頻率。這些顏色傳感器最多可以學習3種顏色（或3種顏色組，總共最多31種顏色）。信息通過兩個數字輸出或ANA類型的三個模擬輸出輸出。
除了超亮白光源之外，還可以使用高性能的UV光源，該光源可以使熒光色的顏色和亮度有所區別。不同的前端可以實現從0.2 mm到500 mm的工作距離，而檢測范圍從Ø0.5 mm到約2.5mm。Ø100毫米 光纖版本的使用允許在防爆區域中使用。
–COF（共聚焦發射器和接收器光學器件）
小型物體
的高速顏色檢測 SPECTRO-3-COF系列的共聚焦傳感器投射出一個直徑約10mm的白光點。在要檢測的物體上1毫米至8毫米或尺寸為4毫米x 0.7毫米。發射器光學單元位于接收器光學單元的中心，這導致了高度緊湊的設計。這允許高精度，高速地檢測小的物體，例如遠距離的彩色標記或電線。
–DIF（帶有體積漫射器的dif 融合光）
減少由漫射照明引起的光澤效果
這種類型的傳感器是專為需要抑制直接反射的色彩控制任務而設計的。在DIF顏色傳感器類型中，為了達到最佳的擴散效果，使用了用作擴散器的體積散射透鏡。只有漫反射的光才能通過接收器，因此，導線表面的光澤不會影響結果。
–DIL（帶有表面漫射器的漫射光）
結構化和不均勻表面的顏色檢查
對于許多需要顏色檢查的物體，不均勻的表面會導致顏色確定的問題。例如，結構化的表面會導致光澤度波動，這會給常規的顏色傳感器帶來困難，因?yàn)楦鶕?jù)光澤度，有時會更強烈地檢測顏色，有時會不太強烈地檢測顏色。
實際顏色通過直接反射而變亮或“變軟”，這取決于表面的相應光澤率。使用SPECTRO-3-DIL系列的顏色傳感器，漫射照明會大大降低這種光澤效果。此外，大的檢測范圍（大約10 mm至30 mm）可以對結構波動進行光學積分，因此可以穩定地可靠地檢測顏色。真彩色檢測器（“人類色彩感知”）和評估軟件（“人類色彩評估”）進一步保證了即使是最小的物體色差也能可靠地檢測到。
–FCL（帶透明玻璃盤的定向光）
遠距離可靠的高速顏色檢測
SPECTRO-3-FCL系列可實現遠距離物體的顏色區分。根據版本和對象，最大可實現500 mm的距離。FCL系列除其他外，還具有超高亮度白光LED和所謂的真彩色芯片，可感知人眼的顏色。最多可以教授31種顏色，并且在操作過程中，傳感器確定最接近對象當前顏色的顏色參考（人為顏色解釋）。
理想地，該系列的傳感器可用于區分相同顏色的光澤和非光澤物體（例如，沒有透明箔的物體和帶有透明箔的物體）。
–POL（帶偏振濾光片的偏振光）
光澤物體的顏色檢查
實際上，對光澤物體的顏色進行可靠的檢測通常非常困難，因?yàn)閷?shí)際的顏色信息會與光澤效果產生的直接反射混合在一起。因此，豐富的顏色變成了“柔和”的顏色。集成在SPECTRO-3-POL顏色傳感器中的偏振濾光片可防止這種直接反射，因此可以清楚地識別并可靠地檢測實際顏色。
因此可以清楚地識別出反射表面，例如汽車部件上的高光油漆。
–UV（帶有UV-LED）
快速檢測熒光物體
的顏色借助SPECTRO-3-UV系列的發光顏色傳感器，現在除了亮度區分（灰度評估）之外，還可以執行顏色區分的傳感器。可以通過Windows®PC軟件SPECTRO-3-Scope或通過集成在傳感器中的按鈕或通過數字輸入IN0來教授熒光對象。35 kHz的掃描頻率和60 kHz的開關頻率也確保了對快速移動的熒光標記的可靠檢測和識別。
–FIO（與FIO系列的光纖和光學前端一起使用）
通過靈活集成
，即使在困難的任務中也可以進行色彩控制 FIO系列是色彩傳感器系列，具有最靈活的應用可能性。除了每種用于透射光和反射光操作的50多種不同的傳感器頭變體之外，還有近70個光學前端可用。在外部光源的幫助下，動態范圍可以大大增加。由于使用了光纖，該系列也非常適合用于防爆區域。
•使用SPECTRO-3-FIO對自發光物體進行顏色測量。
結合反射光光纖和中性吸收體安裝單元，SPECTRO-3-FIO可以對不同的自發光物體進行顏色檢查。
•使用SPECTRO-3-FIO-UV檢測熒光色標與
SPECTRO-3-ELS-UV超亮紫外光源結合使用時，SPECTRO-3-FIO-UV評估單元可對熒光色標進行高速檢測。傳感器不僅可以檢測熒光標記的亮度，還可以檢測其顏色。
– 45°/ 0°
像–POL類型一樣，這些類型也提供了很大的光澤抑制效果，但由于以環形排列的LED與垂直方向成45°角發光，因此防止了向接收器的直接反射。垂直于要與垂直線成0度角的待檢查表面上。在垂直于接收器的光軸布置的扁平物體的顏色檢查或顏色測量中，防止了朝向接收器的直接反射。–45°/ 0°類型主要用于檢查高光油漆和金屬漆（汽車漆，家具清漆等），因?yàn)?ndash;POL類型不適合用于金屬漆的檢查。當使用位于薄膜相反側的白色瓷磚時，也可以檢查透明薄膜。
– SLU
在–SLU類型中，照明單元位于單獨的外殼中，該外殼允許進行直通光束測量和V形布置（直接反射）。漫射光源和定向光源都可用。例如，這些類型非常適合測量透射型平板玻璃的顏色或反射光模式下浮法玻璃的涂層。
– SA和– BA
–SLU接收器有小孔徑版本（–SA）和在顏色檢測器（–BA）前面裝有聚光鏡的版本。如果信號較弱，則應首選–BA類型。但是，如果例如在V形布置中進行直接反射，則僅應考慮較小的角度范圍，則應使用–SA類型。
– MSM-ANA
–MSM-ANA類型構成了一系列SPECTRO-3顏色傳感器，具有三個模擬輸出（用于X，Y，Z和色彩空間值）和兩個數字輸出（用于示教最多三個色彩空間三元組，使用dE作為公差值或dL *和da * b *作為公差值，這些類型允許L * a * b *，L * u * v *，L * u'v'，x，y，Y，X，Y，Z和L * C * h *顏色測量。
– MSM-DIG
–MSM-DIG類型構成具有五個數字輸出的SPECTRO-3測量彩色傳感器系列（用于以dE作為公差值或dL *和da * b *作為公差值的最多31個色彩空間三元組的示教。允許L * a * b *，L * u * v *，L * u'v'，x，y，Y，X，Y，Z和L * C * h *顏色測量。
–加大碼
–FIO-XL類型可與光纖橫截面較大（直徑分別為5mm，6mm和8mm）的光纖配合使用，這意味著可以實現光纖長度最大為15m的系統。
–全日空
除了帶數字輸出的SPECTRO-3傳感器外，還有一系列帶模擬輸出的傳感器。三個可用的模擬輸出（0V…+ 10V）可用于輸出顏色原始值R，G，B和s，i，M，x，y，INT，L * a * b *，L * u * v *，X，Y，Z，x，y，Y和L * C * h *顏色值。 帶SPECTRO3-Scope的
測量原理SPECTRO-3，SPECTRO-3-CL，SPECTRO-3-JR
（Windows®PC軟件）
SPECTRO-3提供了高度靈活的信號采集。例如，傳感器可以在交替光模式（交流模式）下運行，這會使傳感器對外部光不敏感。還可以將其設置為恒定光模式（DC模式），這使傳感器變得非常快，并且允許高達35 kHz的掃描頻率。An OFF function turns off the integrated light source at the sensor and changes to DC operation. The sensor then can detect so-called "self-luminous objects". In PULSE operation extremely dark surfaces can be reliably detected. With the stepless adjustment of the integrated light source as well as the selectable gain of the receiver signal and an INTEGRAL function the sensor can be set to almost any surface or any "self-luminous object".
當激活 SPECTRO-3 顏色傳感器的集成光源時，該傳感器將檢測從物體散射反射的輻射。作為光源，SPECTRO-3顏色傳感器使用發射功率可調的白光LED。集成的三折接收器用作接收器，該接收器用于從對象反射的光的紅色，綠色和藍色內容或“自發光對象”發出的光。
所述SPECTRO-3顏色傳感器可以被“教導”高達31點的顏色。對于每種這些教導的顏色，可以設置公差。在“ XY INT-2D”或“ si M-2D”模式下，這些公差會在空間中形成彩色圓柱。在“ XY INT-3D”或“ si M-3D”模式下，公差會在空間中形成一個色球。根據“ si M-2D”進行顏色評估是基于實驗室計算方法。所有模式都可以與幾種操作模式結合使用，例如“ FIRST HIT”和“ BEST HIT”。原始數據以12位分辨率表示。
作為一個特殊功能，可以向傳感器教授兩個完全獨立的參數集。輸入IN0可以用來告訴傳感器應該使用哪個參數集。
顏色檢測要么連續運行，要么通過外部PLC觸發信號啟動。如果僅要檢測多達5種顏色，則相應的檢測到的顏色將作為二進制代碼提供給5個數字輸出，或者可以直接發送到輸出。同時，通過SPECTRO-3外殼上的5個LED可視化檢測到的顏色代碼。[請注意：通過SPECTRO-3-…-JR類型不可用的LED進行可視化。]
通過傳感器外殼上的“示教”按鈕，可以教授多達31種顏色的顏色傳感器。為此，必須使用軟件設置相應的評估模式。TEACH按鈕與輸入IN0并聯（電纜cab-las8 / SPS處的綠線）。[請注意：“教學”按鈕不適用于SPECTRO-3-…-JR類型。
可以通過串行RS232接口在PC和SPECTRO-3color傳感器之間交換參數和測量值。所有用于顏色檢測的參數也可以通過此串行RS232接口保存到SPECTRO-3顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
可以對SPECTRO-3系列的傳感器進行校準（白光平衡）。可以對任何白色表面進行平衡。可以選擇使用帶有24個顏色字段的ColorChecker™表。可以對白場之一進行白光平衡或校準。
作為光源，SPECTRO-3-…-UV顏色傳感器使用UV-LED（375 nm，如果使用外部UV照明單元SPECTRO-ELS-UV，則為365 nm），其發射器功率可調，以激發發光標記。可以將這些UV傳感器最佳地調整為幾乎可以在長波UV范圍（365 nm或375 nm）中激發的任何發光著色劑。SPECTRO-3-…-UV系列的傳感器也可以進行校準。類似于使用顏色傳感器的白光平衡，可以對任何發光顏色標記執行SPECTRO-3-…-UV的平衡。
帶SPECTRO3-ANA-Scope的 SPECTRO-3-ANA測量原理（Windows®PC軟件）
SPECTRO-3-ANA提供高度靈活的信號采集。例如，傳感器可以在交替光模式（交流模式）下運行，這會使傳感器對外部光不敏感。還可以將其設置為恒光模式（DC模式），這使傳感器變得非常快。關閉功能可關閉傳感器上的集成光源，并變?yōu)橹绷麟姴僮鳌鞲衅魅缓罂梢詸z測到所謂的“自發光物體”。通過對集成光源的無級調節以及接收器信號的可選增益和積分功能，可以將傳感器設置為幾乎任何表面或任何“自發光物體”。
當激活 SPECTRO-3-ANA 顏色傳感器的集成光源時，該傳感器將檢測從物體散射反射的輻射。作為光源，SPECTRO-3顏色傳感器使用發射功率可調的白光LED。集成的三折接收器用作接收器，該接收器用于從對象反射的光的紅色，綠色和藍色內容或“自發光對象”發出的光。
所述SPECTRO-3-ANA顏色傳感器可以是“教導”上升到3種顏色。對于每種這些教導的顏色，可以設置公差。在“ XY INT-2D”或“ si M-2D”模式下，這些公差會在空間中形成彩色圓柱。在“ XY INT-3D”或“ si M-3D”模式下，公差會在空間中形成一個色球。根據“ si M-2D”進行顏色評估是基于實驗室計算方法。所有模式都可以與幾種操作模式結合使用，例如“ FIRST HIT”和“ BEST HIT”。原始數據以12位分辨率表示。
作為一個特殊功能，可以向傳感器教授兩個完全獨立的參數集。輸入IN0可以用來告訴傳感器應該使用哪個參數集。
顏色檢測要么連續運行，要么通過外部PLC觸發信號啟動。如果僅要檢測最多2種顏色，則相應的檢測到的顏色將作為二進制代碼提供給2個數字輸出，或者可以直接發送到輸出。除2個數字輸出外，還有3個模擬輸出，它們提供0、10V值的紅色，綠色和藍色分量或計算出的色坐標（X，Y，INT或s，i，M）。
通過輸入IN0（cab-las8 / SPS電纜的綠線），顏色傳感器最多可以學習3種顏色（組模式下為31種）。為此，必須使用軟件設置相應的評估模式。
可以通過串行RS232接口在PC和SPECTRO-3color傳感器之間交換參數和測量值。所有用于顏色檢測的參數也可以通過此串行RS232接口保存到SPECTRO-3-ANA顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
可以對SPECTRO-3-ANA系列的傳感器進行校準（白光平衡）。可以對任何白色表面進行平衡。可以選擇使用帶有24個顏色字段的ColorChecker™表。可以對白場之一進行白光平衡或校準。
作為光源，SPECTRO-3-UV-ANA顏色傳感器使用具有可調發射器功率的UV-LED（375 nm）來激發發光標記。可以將這些紫外線傳感器最佳地調整為幾乎可以在長波紫外線范圍內激發的任何發光著色劑。SPECTRO-3-UV-ANA系列的傳感器也可以進行校準。類似于使用顏色傳感器的白光平衡，可以對任何發光顏色標記執行SPECTRO-3-UV-ANA的平衡。
帶SPECTRO3-MSM-ANA-Scope的 測量原理SPECTRO-3-MSM-ANA （Windows®PC軟件）
SPECTRO-3-MSM-ANA提供高度靈活的信號采集。例如，傳感器可以在交替光模式（交流模式）下運行，這會使傳感器對外部光不敏感。還可以將其設置為恒光模式（DC模式），這使傳感器變得非常快。關閉功能可關閉傳感器上的集成光源，并變?yōu)橹绷麟姴僮鳌鞲衅魅缓罂梢詸z測到所謂的“自發光物體”。通過對集成光源的無級調節以及接收器信號的可選增益和積分功能，可以將傳感器設置為幾乎任何表面或任何“自發光物體”。
當SPECTRO-3-MSM-ANA的集成光源 color sensor is activated, the sensor detects the radiation that is diffusely reflected from the object. As a light source the SPECTRO-3 color sensor uses a white-light LED with adjustable transmitter power. An integrated 3-fold receiver for the red, green, and blue content of the light that is reflected from the object, or the light that is emitted by a "self-luminous object", is used as a receiver.
所述SPECTRO -3- MSM-ANA顏色傳感器可以是“教導”上升到3種顏色。對于每種這些教導的顏色，可以設置公差。可以使用“ FIRST HIT”或“ BEST HIT”模式對所教色彩進行評估。對于“ FIRST HIT”，將輸出示教表中的第一個匹配項，對于“ BEST HIT”，將輸出示教表中的最好的匹配項。原始數據以12位分辨率表示。
作為一個特殊功能，可以向傳感器教授兩個完全獨立的參數集。輸入IN0可以用來告訴傳感器應該使用哪個參數集。
顏色檢測要么連續運行，要么通過外部PLC觸發信號啟動。如果僅要檢測最多2種顏色，則相應的檢測到的顏色將作為二進制代碼提供給2個數字輸出，或者可以直接發送到輸出。除2個數字輸出外，還有3個模擬輸出，它們提供0、10V值的紅色，綠色和藍色分量或計算出的色坐標（X，Y，INT或s，i，M）。
通過輸入IN0（cab-las8 / SPS電纜的綠線），顏色傳感器最多可以學習3種顏色（組模式下為31種）。為此，必須使用軟件設置相應的評估模式。
可以通過串行RS232接口在PC和SPECTRO-3-MSM-ANAcolor傳感器之間交換參數和測量值。所有用于顏色檢測的參數也可以通過此串行RS232接口保存到SPECTRO-3-MSM-ANA顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
SPECTRO-3-MSM-ANA系列的傳感器可以進行校準（白光平衡）。可以對任何白色表面進行平衡。可以選擇使用帶有24個顏色字段的ColorChecker™表。可以對白場之一進行白光平衡或校準。 使用SPECTRO-3-MSM-DIG-Scope的
測量原理SPECTRO-3-MSM-DIG
（Windows®PC軟件）
SPECTRO-3-MSM-DIG提供高度靈活的信號采集。例如，傳感器可以在交替光模式（交流模式）下運行，這會使傳感器對外部光不敏感。還可以將其設置為恒光模式（DC模式），這使傳感器變得非常快。通過無級調節集成光源以及接收器信號的可選增益和積分功能，可以將傳感器設置為幾乎任何表面或任何“自發光物體”。
當激活SPECTRO-3-MSM-DIG顏色傳感器的集成光源時，該傳感器將檢測從物體散射反射的輻射。作為光源，SPECTRO-3-MSM-DIG顏色傳感器使用暖白色LED以及發射功率可調的藍色LED（如果是顏色傳感器，則為-VISUV類型的附加UV LED）。集成的三折接收器用作接收器，該接收器用于從對象反射的光的紅色，綠色和藍色內容或“自發光對象”發出的光。
SPECTRO-3-MSM-DIG系列的顏色傳感器最多可教31種直接在輸出端提供的顏色，以及多達64種通過分組輸出的顏色。對于每種這些教導的顏色，可以設置公差。可以使用“ FIRST HIT”或“ BEST HIT”模式對教授的顏色進行評估。對于“ FIRST HIT”，將輸出示教表中的第一個匹配項，對于“ BEST HIT”，將輸出示教表中的最好的匹配項。原始數據以12位分辨率表示。
顏色檢測要么連續運行，要么通過外部PLC觸發信號啟動。如果僅要檢測多達5種顏色，則相應的檢測到的顏色將作為二進制代碼提供給5個數字輸出，或者可以直接發送到輸出。同時，通過SPECTRO-3-MSM-DIG外殼上的5個LED可視化檢測到的顏色代碼。[ 請注意：通過SPECTRO-3-JR-MSM-DIG和SPECTRO-3-MSM-DIG-VIS或-VISUV類型不可用的LED進行可視化。]
通過傳感器外殼上的“教學”按鈕，可以對色彩傳感器進行多達31種顏色的教導（在分組模式下最多64種顏色）。為此，必須使用軟件設置相應的評估模式。TEACH按鈕與輸入IN0并聯（電纜cab-las8 / SPS處的綠線）。[ 請注意：“教學”按鈕不適用于SPECTRO-3-JR-MSM-DIG和SPECTRO-3-MSM-DIG-VIS或-VISUV類型。
可以通過串行RS232接口在PC和SPECTRO-3-MSM-DIGcolor傳感器之間交換參數和測量值。所有用于顏色檢測的參數也可以通過此串行RS232接口保存到SPECTRO-3-MSM-DIG顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
即使傳感器系統處于安裝狀態，也可以通過RS232接口輕松進行可能的固件更新。（參見附件“通過軟件固件加載程序進行固件更新”）。
SPECTRO-3-MSM-DIG系列的傳感器可以進行校準。可以對具有已知顏色坐標的任何表面執行校準。可以使用ColorChecker TM表格作為替代。根據CIE STANDARD，該表具有24個色域，可用于校準。
帶SPECTRO3-SL-Scope的 SPECTRO-3-SL測量原理（Windows®PC軟件）
SPECTRO-3-SL提供高度靈活的信號采集。例如，傳感器可以在交替光模式（交流模式）下運行，這會使傳感器對外部光不敏感。還可以將其設置為恒光模式（DC模式），這使傳感器變得非常快。關閉功能可關閉傳感器上的集成光源，并變?yōu)橹绷麟姴僮鳌鞲衅魅缓罂梢詸z測到所謂的“自發光物體”。通過對集成光源的無級調節以及接收器信號的可選增益和積分功能，可以將傳感器設置為幾乎任何表面或任何“自發光物體”。
當激活 SPECTRO-3-SL 顏色傳感器的集成光源時，該傳感器將檢測從物體散射反射的輻射。作為光源，SPECTRO-3顏色傳感器使用發射功率可調的白光LED。集成的三折接收器用作接收器，該接收器用于從對象反射的光的紅色，綠色和藍色內容或“自發光對象”發出的光。
所述SPECTRO-3-SL顏色傳感器可以被“教導”上升到3種顏色。對于每種這些教導的顏色，可以設置公差。在“ XY INT-2D”或“ si M-2D”模式下，這些公差會在空間中形成彩色圓柱。在“ XY INT-3D”或“ si M-3D”模式下，公差會在空間中形成一個色球。根據“ si M-2D”進行顏色評估是基于實驗室計算方法。所有模式都可以與幾種操作模式結合使用，例如“ FIRST HIT”和“ BEST HIT”。原始數據以12位分辨率表示。
作為一個特殊功能，可以向傳感器教授兩個完全獨立的參數集。然后可以使用輸入IN0（傳感器外殼上的按鈕）來告訴傳感器應該使用哪個參數集。
顏色檢測要么連續運行，要么通過外部PLC觸發信號啟動。如果僅要檢測最多2種顏色，則相應的檢測到的顏色將作為二進制代碼提供給2個數字輸出，或者可以直接發送到輸出。
通過輸入IN0（傳感器外殼上的按鈕），可以對顏色傳感器進行最多3種顏色的學習（組模式下為31種）。為此，必須使用軟件設置相應的評估模式。
可以通過串行RS232接口在PC和SPECTRO-3color傳感器之間交換參數和測量值。所有用于顏色檢測的參數也可以通過此串行RS232接口保存到SPECTRO-3-SL顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
可以對SPECTRO-3-SL系列的傳感器進行校準（白光平衡）。可以對任何白色表面進行平衡。可以選擇使用帶有24個顏色字段的ColorChecker™表。可以對白色，灰色或黑色場之一進行白光平衡或校準。
帶SPECTRO3-SLE-Scope的 SPECTRO-3-SLE測量原理（Windows®PC軟件）
SPECTRO-3-…-SLE顏色傳感器提供了高度靈活的信號采集。例如，傳感器可以在交替光模式（交流模式）下運行，這會使傳感器對外部光不敏感。還可以將其設置為恒光模式（DC模式），這使傳感器變得非常快。關閉功能可關閉傳感器上的集成光源，并變?yōu)橹绷麟姴僮鳌鞲衅魅缓罂梢詸z測到所謂的“自發光物體”。通過對集成光源的無級調節以及接收器信號的可選增益和積分功能，可以將傳感器設置為幾乎任何表面或任何“自發光物體”。
當激活 SPECTRO-3-…-SLE 顏色傳感器的集成光源時，該傳感器將檢測從物體散射反射的輻射。作為光源，SPECTRO-3-…-SLE顏色傳感器使用具有可調發射器功率的白光LED。集成的三折接收器用作接收器，該接收器用于從對象反射的光的紅色，綠色和藍色內容或“自發光對象”發出的光。
作為光源，SPECTRO-3-UV-SLE或SPECTRO-3-FIO-UV-SLE顏色傳感器使用具有可調發射器功率的UV-LED（375 nm）來激發發光標記。用于發光標記發射的可見光的紅色，綠色和藍色內容的集成3倍接收器用作接收器。此處的一個特殊功能是可以分8級設置接收器的增益。這使得可以將傳感器最佳地調整為幾乎可以在長波紫外線范圍內激發的任何發光著色劑。
所述SPECTRO -3- ... -SLE顏色傳感器可以被“教導”高達31點的顏色，這是通過輸出端直接地輸出，以及多達64種顏色的可通過顏色組輸出。對于每種這些教導的顏色，可以設置公差。在“ XY INT-2D”或“ si M-2D”模式下，這些公差會在空間中形成彩色圓柱。在“ XY INT-3D”或“ si M-3D”模式下，公差會在空間中形成一個色球。根據“ si M-2D”進行顏色評估是基于實驗室計算方法。所有模式都可以與幾種操作模式結合使用，例如“ FIRST HIT”和“ BEST HIT”。原始數據以12位分辨率表示。
作為一個特殊功能，可以向傳感器教授兩個完全獨立的參數集。輸入IN0可用于告訴傳感器應該使用哪個參數集。
顏色檢測要么連續運行，要么通過外部PLC觸發信號啟動。如果僅要檢測多達5種顏色，則相應的檢測到的顏色將作為二進制代碼提供給5個數字輸出，或者可以直接發送到輸出。
通過輸入IN0，顏色傳感器最多可以教31種顏色（組模式下為64種顏色）。為此，必須使用軟件設置相應的評估模式。
可以通過串行RS232接口在PC和SPECTRO-3-…-SLE 顏色傳感器之間交換參數和測量值。所有用于顏色檢測的參數也可以通過此串行RS232接口保存到SPECTRO-3-…-SLE顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
SPECTRO-3-…-SLE系列的傳感器可以進行校準（白光平衡）。可以對任何白色表面進行平衡。可以使用帶有24個顏色字段的ColorChecker TM表。可以對白色，灰色或黑色場之一進行白光平衡或校準。
紫外線顏色傳感器SPECTRO-3-UV-SLE和SPECTRO-3-FIO-UV-SLE也可以進行校準。類似于使用顏色傳感器的白光平衡，可以對任何發光顏色標記執行SPECTRO-3-UV-SLE或SPECTRO-3-FIO-UV-SLE的平衡。 帶SPECTRO3-SLA-Scope的
測量原理SPECTRO-3-SLA
（Windows®PC軟件）
SPECTRO-3 -...- SLA提供高度靈活的信號采集。例如，傳感器可以在交替光模式（交流模式）下運行，這會使傳感器對外部光不敏感。還可以將其設置為恒光模式（DC模式），這使傳感器變得非常快。關閉功能可關閉傳感器上的集成光源，并變?yōu)橹绷麟姴僮鳌鞲衅魅缓罂梢詸z測到所謂的“自發光物體”。通過對集成光源的無級調節以及接收器信號的可選增益和積分功能，可以將傳感器設置為幾乎任何表面或任何“自發光物體”。
當激活 SPECTRO-3 -...- SLA 顏色傳感器的集成光源時，該傳感器將檢測從物體散射反射的輻射。作為光源，SPECTRO-3顏色傳感器使用發射功率可調的白光LED。集成的三折接收器用作接收器，該接收器用于從對象反射的光的紅色，綠色和藍色內容或“自發光對象”發出的光。
該傳感器配有3個模擬輸出，它們提供0，+ 10V或4…20mA的紅色，綠色，藍色成分或計算出的顏色坐標（X，Y，INT或s，i，M）。
可以通過串行RS232接口在PC和SPECTRO-3 -...- SLA 顏色傳感器之間交換參數和測量值。所有用于顏色檢測的參數也可以通過此串行RS232接口保存到SPECTRO-3 -...- SLA顏色傳感器的非易失性EEPROM中。完成參數設置后，無需使用PC，彩色傳感器即可在STAND-ALONE模式下以當前參數繼續運行。
SPECTRO-3 -...- SLA系列的傳感器可以進行校準（白光平衡）。可以對任何白色表面進行平衡。可以使用帶有24個顏色字段的ColorChecker TM表。可以對白場之一進行白光平衡或校準。
作為光源，SPECTRO-3-UV-SLA（或SPECTRO-3-FIO-UV-SLA）顏色傳感器使用具有可調發射器功率的UV-LED（375 nm）來激發發光標記。可以將這些UV傳感器最佳地調整為幾乎可以在長波UV范圍（365 nm或375 nm）中激發的任何發光著色劑。SPECTRO-3-…-UV-SLA系列的傳感器也可以進行校準。類似于使用顏色傳感器的白光平衡，可以對任何發光顏色標記執行SPECTRO-3-UV-SLA（或SPECTRO-3-FIO-UV-SLA）的平衡。
使用SPECTRO3-COMFORT-Scope（Windows®PC軟件） 方便快捷地進行參數設置
可以使用SPECTRO3-COMFORT-SCOPE軟件對以下類型的顏色傳感器進行快速參數設置： SPECTRO-3在M34外殼 SPECTRO-3-CL SPECTRO-3- JR SPECTRO-3-SL SPECTRO-3-SLE該軟件具有菜單指南，提示用戶輸入所有相關參數。
